三相四线电表的接线方式，三相电表的两种接线方法

有关三相四线电表的接线方法，三相四线电表上多个接线端子，经验不丰富的电工，可能在对三相四线电表接线时会犯一些错误的，这里总结了三相四线电表的接线方式，供大家参考。

三相四线直通电表的接线方式

三相电线电表的接线：

1、1、4、7接线端子接三相电源输入。

2、3、6、9接线端子接三相电源输出。

3、10、11端子接零线。注意，拉线端子一定要牢固可靠。

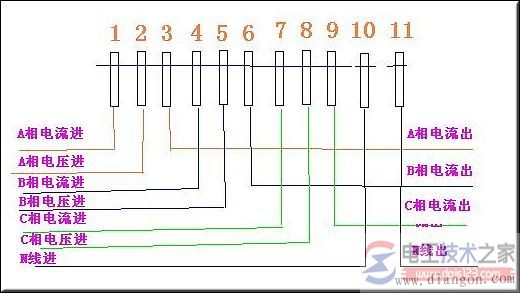

参考图：三相四线电表接线

三相电表的二种接线方法：

1、直接接入：147三个点和258三个点对应连在一起，上面有连接片，10接零线。

2、带有电流互感器的接线：电度表的147三个点接三个电流互感器的S1点，369三个点接电流互感器的S2点，三个S2连一起接地。258接ABC三相，最后一个点接零线。

注意，这时接点上没有连接片。

电流互感器与三相四线电表的接线图

三相四线电度表的接线图，不带电流互感器的三相四线电表接线图、带电流互感器的三相四线电表接线图二种情况，学习三相四线电度表的接线方法，智能远程三相四线电表接线方法等。

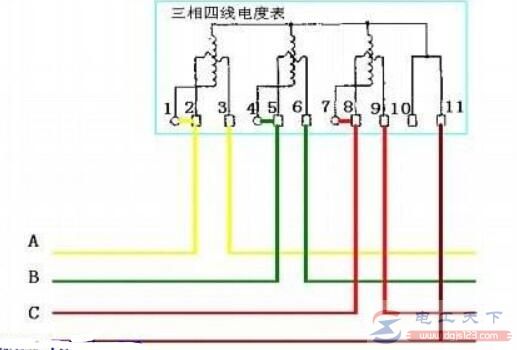

三相四线电度表的接线图

有关三相四线电度表与互感器的接线方法，三只电流互感器怎样连接三相四线有功电表，这里分享一个完整的接线图，供大家参考。

带互感器的三相四线电表的接线图

有关带互感器的三相四线电表接线图，带互感器的三相四线电表的接线方法，各电流互感器的电流测量取样必须与其电压取样保持同相。

三相四线有功电能表的接线图

分享一个三相四线有功电能表的接线图，结合多个电流互感器，实现三相四线有功电能表的连接，感兴趣的朋友参考下。

三相四线电表零线的接线图

分享一个三相四线电表零线接线图，掌握下三相四线电表零线的接线方法，黑色的为零线，感兴趣的朋友参考下。

三相四线电能表的接线图

三相四线电能表与电流互感器的接线图，电能表第一相电流线圈进出线接反的错误接线图，并计算出其误差的更正系数，通过实例来学习其接线方法。
