自复式过欠压脱扣器在电路中起什么作用

作者:老电工时间:2021-10-15 11:44:25

有关脱扣器的知识,在电路中常用到的一种脱扣器,即为自复式过欠压脱扣器,在电路中起到的作用,就是自复式的,当发生断电时不跳闸,下面一起来了解下。

自复式过欠压脱扣器的作用

在电路中出现断电不跳闸,过后又自动送电的情况,配电箱里都会安装有如下物件。

自复式过欠压脱扣器在电路中起什么作用

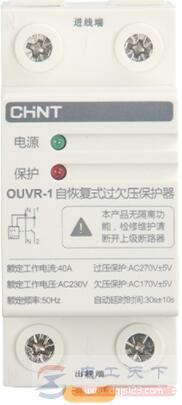

这种电器设备称为“自复式过欠压脱扣器”,安装在主开关旁边,取出来后如下图所示。

自复式过欠压脱扣器在电路中起什么作用

其作用就是提供过欠压保护,此外还有一个功能称为“自复位”。

什么叫过欠压?

家庭电路中的标准电压为220V,但实际使用时电压几乎从未做到过220V,一般都在220V上下浮动。当电网中用电量较多或较少、变压器故障或正在调试时,就会出现电压浮动较大的现象。

一般来说,把大于270V的电压称为“过压”,意为电压过高;把小于170V的电压称为“欠压”,意为电压过低。

过欠压脱扣器,就是在过压或欠压时为电路提供保护——保护的方式,就是脱扣,意为断开电路。但是为什么看不到断点,为什么看不到断路器跳闸呢,这就需要提到它的另一种功能:自复位。

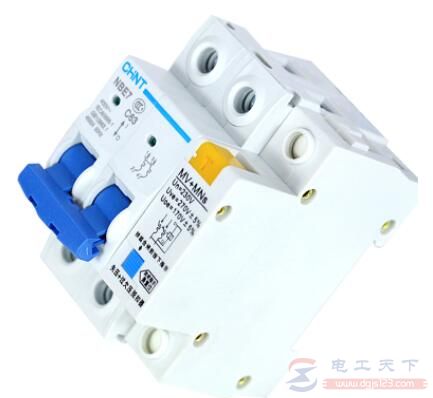

过欠压脱扣器分为两种,一种是自复式的,一种是普通的。普通过欠压脱扣器在脱扣时,会引起断路器跳闸。此时,必须按下脱扣器上面的复位按钮,才能合闸,和漏电保护器跳闸后的操作流程一样。

自复式过欠压脱扣器在电路中起什么作用

但是,过欠压对人体的危害比漏电小得多,而且线路中的电压何时恢复正常,普通用户无从得知。于是,就出现了一种自复位式的过欠压脱扣器,断电一段时间后自行尝试送电。这种脱扣器的断电在内部,从外观上只能通过观察指示灯来查看,脱扣器断电后,“保护”红色指示灯会亮起。这种情况下不用管,隔一段时间后就会自动恢复。

自复式过欠压脱扣器比较适合家庭回路中使用,电器对电压的要求不高,用户对电路的理解有限。

因此,家用过欠压脱扣器,一般都是这种自复式的,也是发生断电不跳闸的原因,此时查看过欠压脱扣器的保护指示灯,一定是亮起的。
