少油断路器电磁操作机构故障原因及处理方法

在少油断路器的运行过程中，其电磁操作机构部分的故障原因有哪些，对于电磁操作机构部分的故障该怎么处理，这里重点介绍下少油断路器电磁操作机构的故障产生原因及处理方法，供大家学习参考。

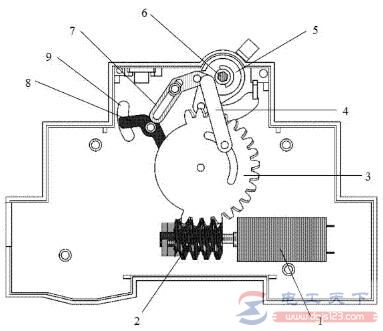

少油断路器电磁操作机构故障

少油断路器中电磁操作机构的三种常见故障，一是分闸失灵，二是合闸失灵，三是合闸时产生“跳跃”，合不上闸，主要就是这三个方面的故障。

注意，当电动操作失灵时，先判断是电气故障，还是机械故障，然后找准原因，针对不同的故障类型，寻求合适的处理方法。

1、分闸失灵故障

当电动分闸失灵时，如分闸衔铁TQ不动作，则一般是电气控制回路故障;如分闸衔铁动作，则一般是机械故 障。

产生原因:①定位螺杆松动、变位，造成分闸连板中间轴过低;②分闸电磁铁芯运动有卡涩现象;③分闸电磁 铁固定止钉松动，致使铁芯下落，甚至掉下;④分闸铁芯行程过大;⑤电气回路不通。

处理方法:

①重新调整定位螺杆，并紧固锁紧螺母;

②对有卡涩的铁芯找出原因，进行针对性处理;

③将止钉 牢固地顶入窝内，并在分闸铁芯下部装一托板;

④调整铁芯行程，使之适当减小;

⑤如果直流接触器HC动作，则 为合闸线圈回路断线.如熔断器3RD(4RD)熔断或回路元件接线不良、合闸线圈HQ断线等原因;

⑥如果直流接触器 HC不动作，则为合闸回路断线，如合闸接触器HC线圈断线或匝间短路、辅助触点故障、回路端子松动等原因;

⑦ 利用通灯查线，及时排除故障。

2、合闸失灵故障

当电动合闸失灵时，如直流接触器HC不动作，则一般是电气控制回路故障;如合闸衔铁动作，但出现卡涩或机构挂不牢而引起脱落现象，一般是机械故障。

产生原因:①分闸连板中间轴位置过高;②合闸铁芯上部绝缘垫圈装偏;③合闸接触器动触头卡碰灭弧罩;④ 电气回路不通;⑤合闸时，由于机构振动，分闸铁芯跳起，撞击分闸连板中间轴。

处理方法:

①重新调整分闸连板中间轴的位置。但应保证能在最低分闸电压下可靠分闸;

②使合闸铁芯外部 铜套两端准确进人上下扼铁槽内，放正绝缘垫圈;

③处理动触头，使动触头不致卡碰灭弧罩;

④如果直流接触器 HC动作，则为合闸线圈回路断线，如熔断器3RD(4RD)熔断或回路元件接线不良、合闸线圈HQ断线等原因;

⑤如果直流接触器HC不动作，则为合闸回路断线，如合闸接触器HC线圈断线或匝间短路、辅助触点故障、回路端子松 动等原因;

⑥如分闸电铁磁有托板时，可松开静铁芯上部IF钉。

3、合闸时产生“跳跃”，合不上闸

产生原因:①辅助开关合闸接点打开过早;②合闸铁芯顶杆太短。

处理方法:①调整辅助开关触点，使其在断路器触头接通后再打开，且要保证合闸位置时辅助开关触点断开距 离不小于2mm;②调整合闸铁芯顶杆，使过冲间隙达1.0-1.5mm。

以上介绍了少油断路器电磁操作机构故障的常见原因，以及针对这些故障问题的处理方法，希望对大家有所帮助。
