什么是纵横吹灭弧方式

作者:老电工时间:2020-01-05 10:30:04

有关纵横吹灭弧方式的定义,以及这种灭弧方式的特点,不了解的电工朋友可以看一看,另外还介绍了常见的灭弧方式,主要有11种不同的灭弧方式,供大家学习参考。

纵横吹灭弧方式

纵横吹灭弧方式是纵吹与横吹结合的灭弧方式。

主要特点:

1、分闸时,动、静触头分开,灭弧室下部油先对电弧纵吹;

2、当动触头运动到横吹喷口时,灭弧室对电弧横吹,使电弧在垂直纵吹的过程中又增加水平方向的横吹,拉长电弧,使电弧由粗变细,加快冷却,提高灭弧速度。

什么是纵横吹灭弧方式

常见的灭弧方式

1、吹弧:利用气体或液体介质吹动电弧,使之拉长、冷却。按照吹弧的方向,分纵吹和横吹。

2、拉弧:加快触头的分离速度,使电弧迅速拉长,表面积增大迅速冷却。

3、长弧割短弧。

4、多断口灭弧。

5、利用介质灭弧。

6、改善触头表面材料。

7、利用气体或油熄灭电弧。

在开关电器中利用各种形式的灭弧室使气体或油产生巨大的压力并有力地吹向弧隙,电弧在气流或油流中被强烈地冷却和去游离,并且其中的游离物质被未游离物质所代替,电弧便迅速熄灭。

气体或油吹动的方式有纵吹和横吹两种,纵吹使电弧冷却变细,然后熄灭;横吹是把电弧拉长切断而熄灭。不少断路器采用纵横混合吹弧方式,以取得更好灭弧效果。

8、采用多断口。

高压断路器常制成每相有两个或多个串联的断口,使加于每个断口的电压降低,电弧易于熄灭。

9、断路器断口加装并联电阻。

在高压大容量断路器中,广泛利用弧隙并联电阻来改善它们的工作条件。断路器每相假如有两对触头,一对为主触头,另一对为辅助触头,电阻并联在主触头上。

当断路器在合闸位置时,主、辅触头都闭合。当断开电路时,主触头先断开,这时并联在主触头断口上的电阻在主触头断开过程中起分流作用,有利于主触头断口灭弧。

主触头的电弧熄灭后,并联电阻串联在电路中,有效地降低触头上的恢复电压数值及电压恢复速度。另外,并联电阻对切断小电感电流或电容电流时,可限制过电压产生。

10、采用新介质。

利用灭弧性能优越的新介质,例如SF6(六氟化硫)断路器和真空断路器等。

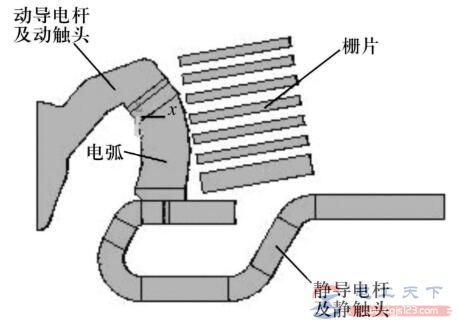

11、利用金属灭弧栅熄灭电弧。

用铁磁物质制成金属灭弧栅,当电弧发生后,立刻把电弧吸引到栅片内,将长弧分割成一串短弧,当电弧过零时,每个短弧的附近会出现150~250伏的介质强度,如果作用于触头间的电压小于各个介质强度的总和时,电弧就立即熄灭。

以上就是纵横吹灭弧方式的相关知识,希望对大家有所帮助。
