低压断路器实物图与电气符号说明(图文)

【低压断路器实物图与电气符号】

了解低压断路器的使用，最好的方法就是找一个断路器实物来实际操作下，低压断路器的实物图会给你很多有用的信息，而低压断路器的电气符号，又会帮助你了解其工作原理等。

一、低压断路器实物图与电气符号说明

图1、低压断路器实物图

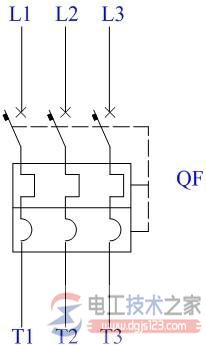

图2，低压断路器电气符号

什么是低压断路器？

低压断路器又称自动空气断路器，简称为自动空气开关或自动开关，它相当于把手动开关、热继电器、电流继电器、电压继电器等组合在一起构成的一种电器元件。主要用于供电控制、电机的不频繁启、停控制和保护，它是在低压电路中应用非常广泛的一种保护电器。

低压断路器主要由触点系统、操作机构、和各种保护元件三大部分组成。

它的触点系统与接触器的触点系统相似，主触头由耐弧合金（如银钨合金）制成，较大容量的还采用灭弧栅片灭弧，具有直接断开负荷主回路的能力。

各种保护元件实质就是各种脱扣器，不仅具有作为短路保护的过电流脱扣器，还具有作为长期过载保护的热脱扣器，还有失压保护脱扣器。

故在自动化程度和工作特性要求高的系统中，它是一种很好的保护电器。

低压断路器的工作原理如图2所示。低压断路器的图形符号如图3所示，其文字符号用QF表示。
