高压断路器设备事故类型及防范措施(图文)

作者:老电工时间:2020-01-29 06:12:25

高压断路器在运行过程中的常见故障有哪些,找到引起高压断路器设备的故障原因,采取积极的防范措施,以提高电网供电的可靠性,关于高压断路器设备的七类故障及预防措施。

高压断路器设备故障预防措施

一、高压断路器设备故障类型

高压断路器设备故障类型及预防措施

1、绝缘事故

绝缘事故的主要原因:一方面是高压断路器在安装、调试、检修过程中工装工艺不到位。另外,高压断路器的绝缘件设计制造质量不符合技术标准的要求,拉杆拉脱,使运动部分操作不到位。

所以,严格高压断路器工装工艺流程、外购件检验、装配环境清洁度以及必备的检测手段等是杜绝绝缘事故发生的主要措施。必须引起设计、制造和应用部门的高度重视。

2、开断与关合事故

开断与关合事故是油断路器在开断过程中喷油短路、灭弧室烧损严重、断路器开断能力不足、关合速度后加速偏低等所致。

因此,在高压断路器的安装、检修、调试过程中,重视油断路器的排气方向、动静触头打磨、灭弧室异物排除、断路器开断能力的核定与选型、合分速度特性的调整等,以遏制开断与关合事故的发生,切勿疏忽大意。

3、拒动、误动事故

拒动和误动事故是指高压断路器拒分、拒合和不该动作时而乱动。其中拒分事故约占同类型事故的50%以上,是主要事故。

分析其主要原因是因为制造质量以及安装、调试、检修不当,二次线接触不良所致。

因此,使用部门应该和制造部门有机地结合起来,尽可能使高压断路器的设计定型、材质选择、必备的备品备件、工艺要求、调试需知等合理、实用,将人的行为过失可能发生的事故局限在先,做到防患于未然。

4、截流事故

截流事故发生的主要原因多数都是由于动、静触头接触不良引起的,主要原因是动静触头或者隔离插头接触不良,在大电流的长期作用下过热,以至触头烧融、烧毁、松动脱落等。

所以,对于高压断路器触头弹簧的材质选择与热处理、触头压力的调整,是防止截流事故发生的重要技术措施。

5、外力及其它事故

外力及其他事故主要是指操动机构的漏油、漏气、部件损坏以及频繁打压、不可抗拒的自然灾害、小动物短路。

主要原因是密封圈易老化损坏,管路、阀体清洁度差,接头制造及装配质量不良等。此类问题,多年来一直是困挠国产高压断路器可靠运行的老大难。

6、真空断路器的事故

高压真空断路器以自身优越的开断性能和长周期寿命的优势,普遍得到了使用部门的认可。

随着高压真空断路器的广泛应用,改进之后的新一代真空断路器普遍使用纵向磁场电极和铜铬触头材料,对于降低短路开断电流下的电弧电压、减少触头烧损量直到了积极的作用;但是,由于灭弧室及波纹管漏气,真空度降低所造成的开断关合事故,呈上升趋势,不容忽视。

此外,对于切电容器组出现重燃、陶瓷真空管破裂仍有发生,同时当前真空断路型号繁杂、生产厂家众多,产品质量分散性大,给使用部门的设备选型和运行造成了一定的难度。

7、SF6高压断路器的事故

SF6高压断路器以良好的绝缘性能及优越的灭弧介质而被广泛的应用于电力系统的各类电压等级的开断设备中。

国产SF6高压断路器存在的共性问题是:漏气、水分超标、灭弧室爆炸、绝缘拉杆脱落、断裂、击穿、水平拉杆断销等。拉杆脱落必然要发生重大事故,必须重视;罐内灭弧室内的异物或者零部件的脱落,都将引起高压断路器内部绝绷的击穿、闪路。

所以,努力提高SF6高压断路器装配环境的清洁度和严格工艺过程的控制,对于确保设备安全运行至关重要。

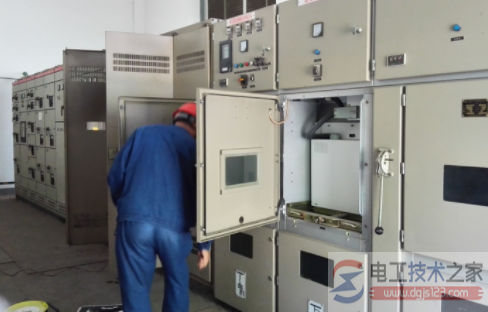

二、高压开关柜常见故障判断及处理方法

高压开关柜常见故障表现形式主要有正在运行设备突然跳闸和电动手动不能分合闸。高压开关柜常见故障类型可分为电气故障和机械故障两类。电气故障可以分为电动不能储能、电动不能合闸、电动不能分闸等。

高压断路器设备故障类型及预防措施

一、高压开关柜在运行中突然跳闸故障的判断和处理

1)故障现象:这种故障原因是保护动作。高压柜上装有过流、速断、瓦斯和温度等保护。

2)判断方法:判断故障原因可以根据继电器掉牌、遥信信息等情况进行判断。在高压柜中瓦斯、温度保护动作后都有相应的信号继电器掉牌指示。过流继电器(GL型)动作时不能区分过流和速断。在定时限保护电路中过流和速断分别由两块(JL型)电流继电器保护。继电器动作时红色的发光二极管亮,可以明确判断动作原因。

3)处理方法:过流继电器动作使开关跳闸,是因为线路过负荷。在送电前应当与用户协商减少负荷防止送电后再次跳闸。速断跳闸时,应当检查母线、变压器、线路。找到短路故障点,将故障排除后方可送电。过流和速断保护动作使开关跳闸后继电器可以复位,利用这一特点可以和温度、瓦斯保护区分。变压器发生内部故障或过负荷时瓦斯和温度保护动作。如果是变压器内部故障使重瓦斯动作,必须检修变压器。如果是新移动、加油的变压器发生轻瓦斯动作,可以将内部气体放出后继续投入运行。

温度保护动作是因为变压器温度超过整定值。如果定值整定正确,必须设法降低变压器的温度。可以通风降低环境温度,也可以减少负荷减低变压器温升。如果整定值偏小,可以将整定值调大。通过以上几个方法使温度接点打开,开关才能送电。

二、高压开关柜储能故障的判断和处理

在应用弹簧储能操作机构的高压柜中,合闸前必须预先储能方可合闸。储能机构由电动机带动齿轮机构将弹簧拉长。操作方法有电动和手动两种方法。手动不能储能应当是机构出现机械故障。手动可以储能,但电动不能储能是电气故障。使用时间不久的机构机械磨损不大一般不会出现机械故障。

1、行程开关调节不当:行程开关是控制电机储能位置的限位开关。当电机储能到位时将电机电源切断。如果限位过高时,机构储能已满。故障现象是:电机空转不停机、储能指示灯不亮。只有打开控制开关(HK)才能使电机停止。限位调节过低时,电机储能未满提前停机。由于储能不到位开关不能合闸。调节限位的方法是手动慢慢储能找到正确位置,并且紧固。

2、电机故障:如果电机绕组烧毁,将有异味、冒烟、保险熔断等现象发生。如果电机两端有电压,电机不转。可能是碳刷脱落或磨损严重等故障。判断是否是电机故障的方法有测量电机两端电压、电阻或用其它好的电机替换进行检查。

3、控制开关故障或电路开路:控制开关损坏使电路不能闭合及控制回路断线造成开路时,故障表现形式都是电机不转、电机两端没有电压。查找方法是用万用表测量电压或电阻。测量电压法是控制电路通电情况下,万用表调到电压档,如果有电压(降压元件除外)被测两点间有开路点。用测量电阻法应当注意旁路的通断,如果有旁路并联电路,应将被测线路一端断开。

三、高压开关柜合闸故障的判断和处理

合闸故障可分为电气故障和机械故障。合闸方式有手动和电动两种。手动不能合闸一般是机械故障。手动可以合闸,电动不能合闸是电气故障。

1、保护动作:在前面已经分析过保护动作使开关跳闸。开关送电前线路有故障保护回路使防跳继电器作用。合闸后开关立即跳闸。即使转换开关还在合闸位置,开关也不会再次合闸连续跳跃。

2、防护故障:现在高压柜内都设置了五防功能,要求开关不在运行位置或试验位置不能合闸。也就是位置开关不闭合,电动不能合闸。这种故障在合闸过程中经常遇到。此时运行位置灯或试验位置灯不亮。将开关手车稍微移动使限位开关闭合即可送电。如果限位开关偏移距离太大,应当进行调整。

3、电气连锁故障:高压系统中为了系统的可靠运行设置一些电气连锁。例如在两路电源进线的单母线分段系统中,要求两路进线柜和母联柜这三台开关只能合两台。如果三台都闭合将会有反送电的危险。并且短路参数变化,并列运行短路电流增大。(进线柜连锁电路串连母联柜的常闭接点,要求母联柜分闸状态进线柜可以合闸。母联柜的连锁电路是分别用两路进线柜的一个常开和一个常闭串连后再并连。这样就可以保证母联柜在两路进线柜有一个合闸另一个分闸时方可送电。)在高压柜不能电动合闸时,首先应当考虑是否有电气连锁,不能盲目地用手动合闸。

电气连锁故障一般都是操作不当,不能满足合闸要求。例如合母联虽然进线柜是一分一合,但是分闸柜内手车被拉出,插头没有插上。如果连锁电路发生故障,可以用万用表检查故障部位。利用红、绿灯判断辅助开关故障简单方便,但是不太可靠。可以用万用表检查确定。检修辅助开关的方法是调整固定法兰的角度,调整辅助开关连杆的长度等。

4、控制回路开路故障:在控制回路中控制开关损坏、线路断线等都使合闸线圈不能得电。这时候合闸线圈没有动作的声音。测量线圈两端没有电压。检查方法是用万用表检查开路点。

5、合闸线圈故障:合闸线圈烧毁是短路故障。这时候有异味、冒烟、保险熔短等现象发生。

合闸线圈设计为短时工作制,通电时间不能太长。合闸失败后应当及时查找原因,不应该多次反复合闸。特别是CD型电磁操作机构的合闸线圈,由于通过电流较大多次合闸容易烧坏。在检修高压柜不能合闸的故障时经常使用试送电的方法。这种方法可以排除线路故障(变压器温度、瓦斯故障除外)、电气连锁故障、限位开关故障。

故障部位基本可以确定在手车内部。所以在应急处理时可以用试验位置试送电,更换备用手车送电的方法进行处理。这样可以起到事半功倍的效果并且可以减少停电时间。

四、高压开关柜分闸故障的判断和处理

分闸故障也可分为机械故障和电气故障。电气故障主要有控制回路开路、线圈故障、辅助开关故障等。

1、故障现象:当红灯不亮时电动不能分闸是辅助开关故障。分闸线圈烧坏时有冒烟、异味、保险熔短等明显现象发生。控制回路开路故障是指转换开关及其它部位断线,这时跳闸线圈不能得电。

2、在检查线圈故障时可以用万用表测量线圈两端电阻。电阻过小或为零时内部匝间短路,电阻无穷大时内部开路。查找开路故障的方法是用万用表测量电压、电阻进行判断。开路点有电压,电阻无穷大。

五、高压开关柜机械故障的判断和处理

高压柜常见的机械故障主要有:机械连锁故障、操作机构故障等。故障部位多是紧固部位松动、传动部件磨损、限位调整不当等。

1、机械连锁故障:为了保证开关的正确操作,开关柜内设置了一些机械连锁。例如手车进出柜体时开关必须是分闸。开关合闸时不能操作隔离开关等。这类故障形式多样,应当沿着机械传动途径进行查找。一般防护机构比较简单,与其它机构很少交叉,查找比较方便。

2、操作机构故障:操作机构出现故障最多的部位是限位点偏移。例如在CT8型机构中扇形轮与脱扣半轴啮合量是机构调整的关键。啮合量较大,脱扣阻力就大,容易卡死。啮合量较小,容易连跳,不能合闸。调整的方法是改变限位螺栓长度和分闸连杆的长度。

尽管高压柜的故障形式多种多样,但只要能在事故跳闸、电动手动不能分合闸情况下判断出高压开关柜的几种常见电气或机械故障,根据故障现象和检查结果确定故障部位,就能很快将故障排除。
