如何进行真空断路器脱扣机构设计?

作者:老电工时间:2020-01-29 07:29:36

有关真空断路器脱扣机构设计的注意事项,真空断路器在设计脱扣机构时,需要先选择机构的型式,然后决定扣结面的尺寸,计算机构脱扣功和脱扣力矩,从而进行脱扣驭动装置的设计。

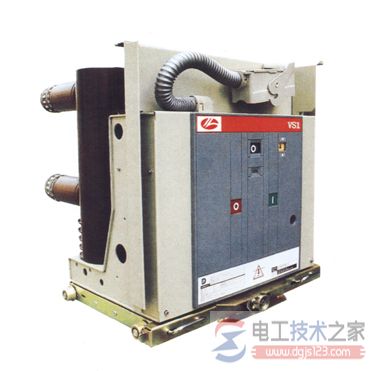

真空断路器的脱扣机构设计

真空断路器脱扣机构设计

真空断路器在设计脱扣机构时,首先是选择机构的型式,然后决定扣结面的尺寸,计算机构脱扣功和脱扣力矩,从而进行脱扣驭动装置的设计。

1、机构型式

主要由整个断路器机构的总体布置及允许的空间尺寸来确定,并尽可能将脱扣机构设置在受力较小的环节中。

选择机构时还必须考虑到扣结的稳定性及脱扣力和脱扣功的大小。从几种脱扣机构的比较看,肘节脱扣机构适于扣节力较大、扣结稳定性高,而且有强力脱扣装置的场合。

锁钩式脱扣机构的两扣结构件是分离的,设计时要注意扣结时撞击点的位置,特别是对平面扣结的脱扣机构和锁钩机构,若扣结时力的作用方向在使镇钩脱扣的方向,则就会使扣结失灵,产生不稳定因素,而因此制造误差对扣结稳定性的影响也较大。

2、扣结面尺寸

对于锁钩式机构,扣结的稳定性,也影响到脱扣功的大小。【如何进行真空断路器脱扣机构设计?】

若从扣结稳定性出发,应使扣结点上作用力矩为阻止脱扣的力矩,而且大一些为好,但这增加了脱扣功。

若从减小脱扣功出发,则应减小脱扣行程,扣结面长度越小越好,影响其尺寸大小的主要因素是制造误差。

3、脱扣驱动装置的计算

根据计算得到的动力特性和要求的脱扣时间,可以用功能关系估算出所需驱动装置的输出特性;或根据设定的驱动装置设计输出脱扣时何,并根据驱动装置静特性物出力矩大于脱扣力矩的原则计算,因输出力矩对脱扣构件实际上有冲击作用,所以这种算法是偏于安全的。

但是,脱扣驱动装里有时还有一些其他要求,如高压断路器要求在65%额定电压下必须无误地动作,而在30%的额定电压下要 求不动作。

对于这种情况,除了进行计算外,还必须作试验验证,以确保工作可靠。

4、扣结面的失效控制

【如何进行真空断路器脱扣机构设计?】

对于锁门(或掣子)、锁钩,其扣结处为线或小面积接触,接触处要承受很高的应力,而且是冲击应力,扣结表面还有在较高压应力下的相对运动。

所以,应充分考虑到材料的表面强度、硬度和耐磨性能,否则,扣结面上会出现塑性变形或脆性剥落,出现凹坑,久而久之,使表面毛枪,增大脱扣姐力和磨损,破坏扣结部分的几何形状和尺寸,影响脱扣机构工作的稳定性和可哀性。

因此,应该选择合适的材料和表面处理方法,使扣结表面有适当的硬度,而构件内部有足够的强度和韧性,以抵抗冲击,并抵抗表面出现塑性变形和脆性剥落,如采用碳钢捧火或表面渗碳淬火的办法使表面硬度达到RC60左右的贴合状态。

在结合面的过渡部分应有适当圆角,以免出现不良接触,造成早期报坏。

以上就是《如何进行真空断路器脱扣机构设计》的注意事项,大家做个参考。
