多地控制一盏灯的接线图:两地控制,三地控制,四地控制与五地控制一盏灯

作者:老电工时间:2020-11-18 13:36:15

分享几个多地控制一盏灯的接线图,包括两地控制一盏灯,三地控制一盏灯,四地控制一盏灯,五地控制一盏灯的接线图等。

多地控制一盏灯的接线图

1、两地控制一盏灯线路图

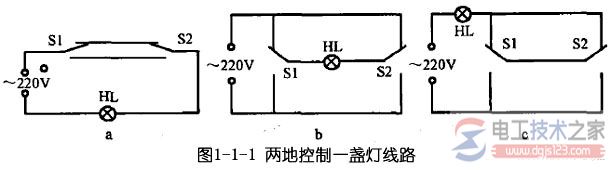

两地控制一盏灯线路如图1-1-1。

两地控制一盏灯线路一般应用在楼梯上下层或走道的两头等两个不同的地方,能各自独立控制同一盏电灯的点亮或熄灭。

图1-1-1提供了三种不同的接法,S1、S2均为1×2单刀双掷开关,它们都能各自独立控制灯点亮或熄灭。

其中图1-1-1b接法,因每个开关内都同时存在电源的相线与零线,所以安装时比较方便,但维修时需特别注意要谨防相线、零线两端头短路。

两地控制一盏灯线路图

2、三地控制一盏灯线路图

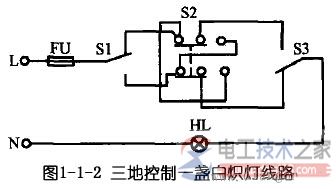

三地控制一盏灯线路如图1-1-2所示。在图1-1-1的基础上,在两个双联开关之间加装一个双刀双掷开关,即可在三个地方控制一盏灯。

三地控制一盏灯线路图

3、四地控制一盏灯线路图

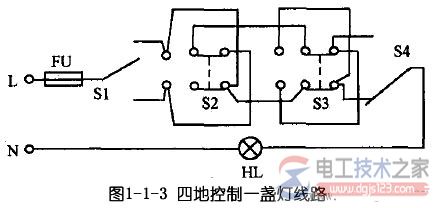

如需在四个地点控制一盏灯,则在三地控制一盏灯的基础上再增加一个双刀双掷开关,如图1-1-3所示。以此类推,就可以实现若干个开关控制一盏灯。

四地控制一盏灯线路图

4、五地控制一盏灯线路图

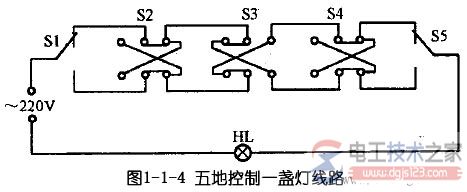

一种五地控制一盏灯线路如图1-1-4所示。

S1~S5分别安装在5个不同地方,但它们都能各自独立地控制电灯HL的点亮或熄灭。

其中,S1、S5用1x2单刀双掷开关,S2~S4要用2x2双刀双掷开关。

五地控制一盏灯线路图

5、由两个单联开关控制两盏灯线路

两个单联开关控制两盏灯线路

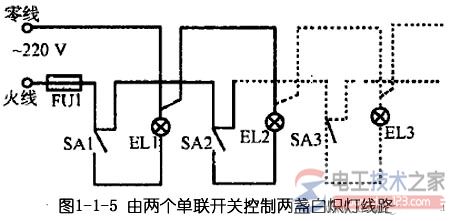

由两个单联开关控制两盏灯线路如图1-1-5所示。EL1与SA1开关串联以后,并联在零线与保险丝FU1的电源输出端;而EL2与SA2开关串联以后,也并联在零线与保险丝FU1的电源输出端。

这样,当SA1闭合时,EL1灯亮;SA2闭合时,EL2灯亮;SA1与SA2同时闭合时,EL1与EL2均会点亮。

这是一种分别控制方式,两盏灯分别在两个房间里使用,互不干扰。
