一例带指示灯按钮开关的接线图

作者:老电工时间:2020-11-27 15:25:52

带指示灯按钮开关的接线图

这种开关是两个端子接灯, 另外3个端子是开关,找出接灯的端子和开关的端子,然后分清楚是要用哪两个端子接开关,直接把灯和要接的开关端子串接在一起,当开关接通灯就亮了。

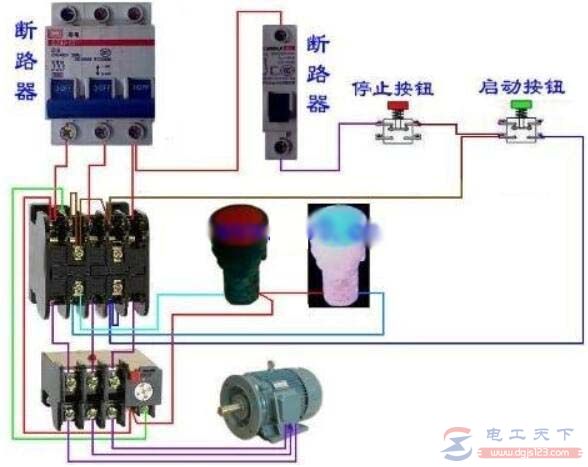

带指示灯按钮开关接线图,如下图:

一例带指示灯按钮开关的接线图

指示灯颜色与按钮颜色的含义对照表

指示灯颜色与按钮颜色的含义对照表

指示灯或按钮均有颜色上的区别,指示灯与按钮有红黄绿蓝等多种颜色,不同的颜色代表不同的含义,红色是异常情况或警报,蓝色灯是特殊指示等,来了解下指示灯与按钮颜色的不同含义。

带指示灯的按钮开关怎么接线

带指示灯的按钮开关怎么接线,实物接线图详解按钮开关的接线方法

有关指示灯的接线方法,按钮开关的指示灯怎么接线,按钮开关指示灯共有二种类型,一种是按钮一体的,一种是单独的指示灯,究竟带指示灯的按钮开关怎么接线,通过实物接线图来学习下具体的接线方法。
