一例led日光灯管电路的工作原理图

有关led日光灯管的小知识，介绍了led日光灯管电路的工作原理，通过一例电路原理图，来了解下led日光灯管是怎么工作的，有需要的朋友参考下。

led日光灯管电路原理图

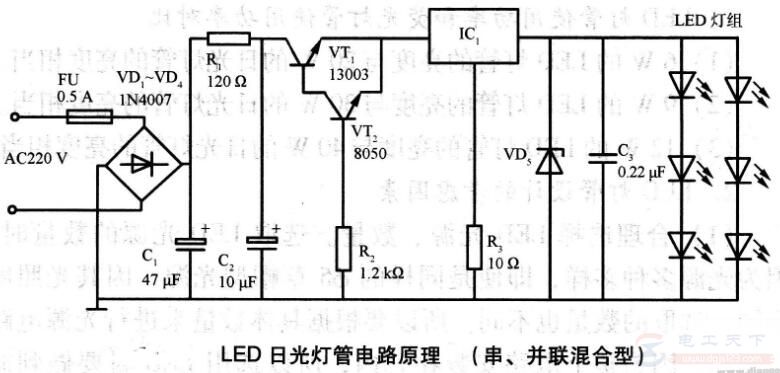

如上图，led日光灯管电路原理图。

led灯管的节电效果显著，节电率高达75%。

LED的小知识

1、LED发光机理

PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。

电子迁移率比空穴迁移率大得多，就会出现大量电子向P区扩散，构成对P区少数载流子的注入。这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。

这就是PN结发光的原理。

2、LED发光效率

一般称为组件的外部量子效率，其为组件的内部量子效率与组件的取出效率的乘积。所谓组件的内部量子效率，其实就是组件本身的电光转换效率，主要与组件本身的特性（如组件材料的能带、缺陷、杂质）、组件的垒晶组成及结构等相关。而组件的取出效率则指的是组件内部产生的光子，在经过组件本身的吸收、折射、反射后，实际在组件外部可测量到的光子数目。

因此，关于取出效率的因素包括了组件材料本身的吸收、组件的几何结构、组件及封装材料的折射率差及组件结构的散射特性等。而组件的内部量子效率与组件的取出效率的乘积，就是整个组件的发光效果，也就是组件的外部量子效率。

早期组件发展集中在提高其内部量子效率，主要方法是通过提高垒晶的质量及改变垒晶的结构，使电能不易转换成热能，进而间接提高LED的发光效率，从而可获得70%左右的理论内部量子效率，但是这样的内部量子效率几乎已经接近理论上的极限。

在这样的状况下，光靠提高组件的内部量子效率是不可能提高组件的总光量的，因此提高组件的取出效率便成为重要的研究课题。

目前主要的方法是：晶粒外型的改变——TIP结构，表面粗化技术。
