日光灯的基本构造及特点

有关日光灯的基本构造，日光灯的组成部分主要有三个，一个是灯管，一个是镇流器，一个是启动器，也称为启辉器，一起来看下日灯光的构成部分及特点有哪些。

日光灯的构造

日光灯主要由灯管、镇流器、启动器组成。

日光灯的工作特点：灯管开始点燃时，灯管中会产生一个高电压，正常发光时只允许通过不大的电流，灯管两端的电压低于电源电压。

日光灯灯管的两端各装有一个灯丝，灯管内充有微量的氩气和稀薄的汞蒸气，灯管内壁上涂有荧光粉。当二个灯丝间的气体导电时会发出紫外线，涂在管壁上的荧光粉发出可见光，这便是日光灯照明的工作原理。

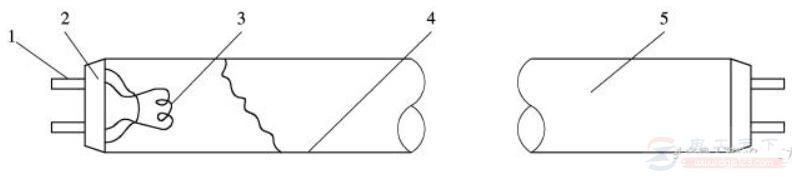

图1-2，日光灯的结构

图3，镇流器

镇流器是一个带铁芯的线圈，有着很大的自感系数。

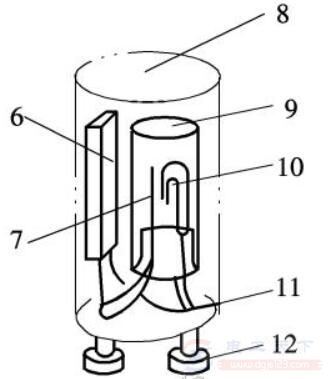

图4，启动器

日光灯的启动器是一个充有氖气的小灯珠，其中装有二个电极：静触片、U型动触片。

当温度升高时，动触片与静触片接通；当温度降低时，动触片与静触片分离。

以上就是日光灯的基本构造及特点，希望对大家有所帮助。

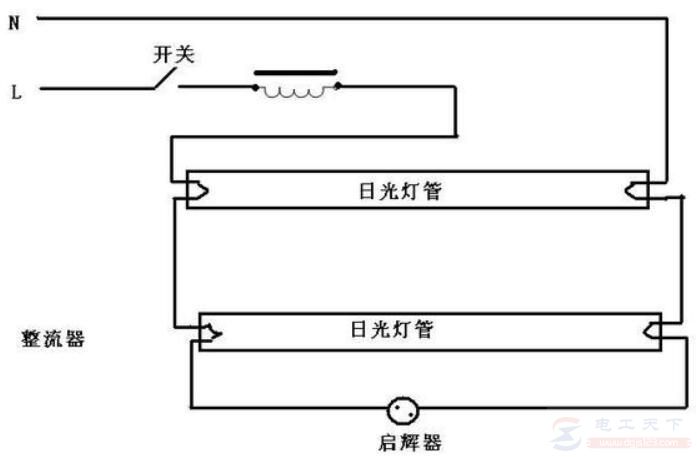

led双管日光灯接线方法图解

led双管日光灯接线方法图解，led双管日光灯怎么接线，LED日光灯与传统荧光灯有哪些优点，一幅双管日光灯接线图，大体是电子镇流器，可以采用一个镇流器有六根线的接线方式。

四线日光灯镇流器接线图示例

一个四线日光灯镇流器的接线图，日光灯两端有4根线，镇流器上的L接火线，N接零线，四线镇流器有四根引线，分主、副线圈，日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路正确。

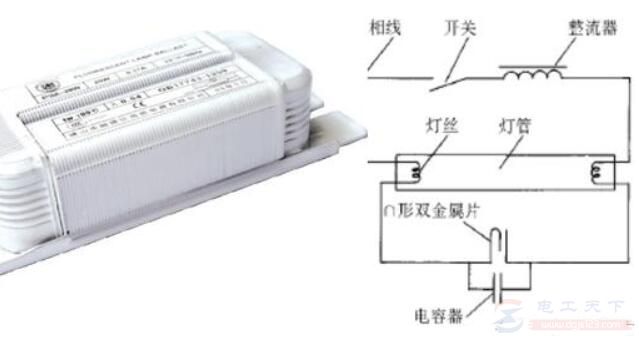

日光灯镇流器的实物接线图

有关日光灯镇流器的接线图，普通日光灯电路由灯管、启辉器和镇流器等组成，镇流器与启辉器在日灯光接线图中接线方法。

多种日光灯电路线路图接线图

分享几个日光灯的电路接线图，包括具有低温低压启动特性的日光灯线路图，具有快速延寿启动特性的日光灯线路图，具有电子快速启动特性的日光灯线路等。
