电阻主要参数:电阻标称阻值与额定功率

作者:老电工时间:2019-06-29 09:24:57

电阻主要参数有哪些,电阻的主要参数有标称阻值(简称阻值)、额定功率和允许偏差等,本文对这三个电阻参数做了讲解,供大家学习参考。

电阻主要参数

电阻的主要参数有标称阻值(简称阻值)、额定功率和允许偏差等。

1、电阻的标称阻值

标称阻值通常是指电阻上标注的电阻值,电阻值的基本单位是欧姆,用“Ω”表示。在实际应用中,还常用千欧(KΩ)和兆欧(MΩ)来表示。

换算关系为:1KΩ=1000Ω

1MΩ=1000KΩ

2、电阻的额定功率

电阻的额定功率是指在标准大气压和一定的环境温度下, 电阻能够长期负荷而不改变其性能所允许的功率。功率用ρ表示,单位为瓦特(W),功率与电流和电压的关系为P=UI。

根据部标,不同类型的电阻有不同系列的额定功率,一般可在0.05-500W之间分数十种规格,最常用的在1/8-2W之间。在电路中的标示符号如图一所示。

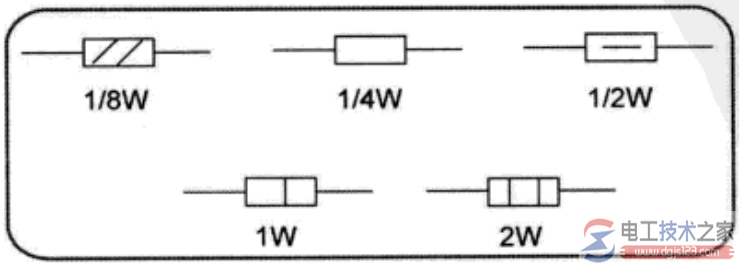

电阻额定功率符号

图一  电阻额定功率符号

3、电阻的精度误差

实际阻值与标称阻值之间的相对误差称为电阻精度,常用电阻值的精度有5个等级,如表一所示。

电阻的精度误差
