电阻参数表示：3位数与4位数电阻表示法

有关电阻参数中3位数与4位数的表示法，这二种电阻表示法的不同之处有哪些，附有贴片电阻实物图、4位数表示法（精密电阻）示意图，供大家学习参考。

电阻参数3位数和4位数表示法

图一所示是贴片电阻实物图，它体积非常小，没有引脚（只有两端的焊盘），采用3位数表示法。

图中贴片电阻上标出“103”，它表示10×103Ω=10KΩ。

图一 贴片电阻实物图

在3位数字表示法中，前2位为有效数，第三位是有效数后有几个零，单位是Ω。

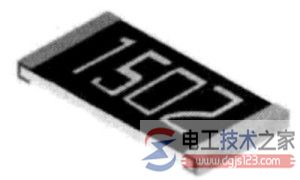

图二是4位数表示法（精密电阻）示意图

图二 4位数表示法示意图

4位数表示法中前3位表示有效数字，第4位表示有多少个零，单位是Ω，1502=15000Ω=15KΩ。
