国产固定电阻命名方式是怎么样的,固定电阻和敏感电阻分别采用不同的命名方法,本节只介绍固定电阻的命名,以及电阻材料符号及意义,不了解的朋友参考下。
在国产电阻中,固定电阻和敏感电阻分别采用不同的命名方法。在这里,重点介绍固定电阻的命名方式。

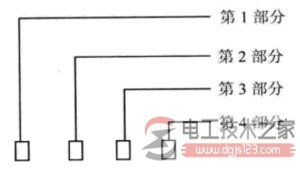

国产固定电阻的型号主要由4部分组成,如图一所示
图一 国产固定电阻命名方式
第1部分为主称部分,用字母表示电阻的命名。如R表示电阻,W表示电位器。
第2部分为导电材料部分,用字母表示电阻体用什么材料组成。

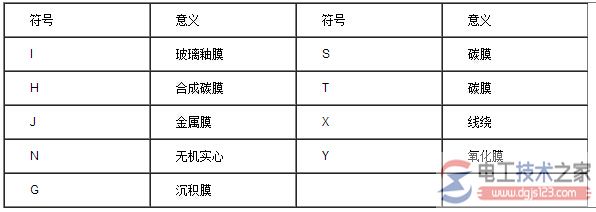

如表一所示为电阻材料符号和意义。
表一 电阻材料符号和意义
第3部分为电阻的类别,一般用数字表示,个别类型用字母表示产品属于什么类型。

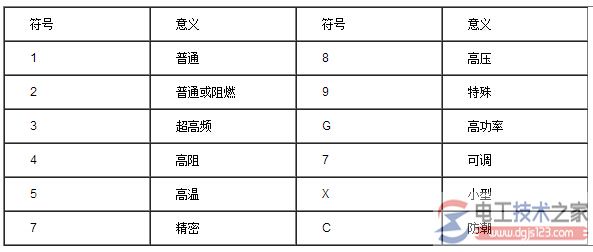

如表二所示为电阻类别符号和意义。
表二 电阻类别符号和意义
第4部分为电阻的序号,用数字表示,表示同类产品中的不同品种,以区分产品的外形尺寸和性能指标等。
例如,电阻RT11表示普通碳膜电阻。
