LM317引脚怎么识别

作者:老电工时间:2022-08-07 08:14:52

LM317是一款可调节输出正电压的稳压器,LM117使用简单,只需要两个外接电阻来设置输出电压,其线性调整率和负载调整率比标准的固定稳压器好,并且具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

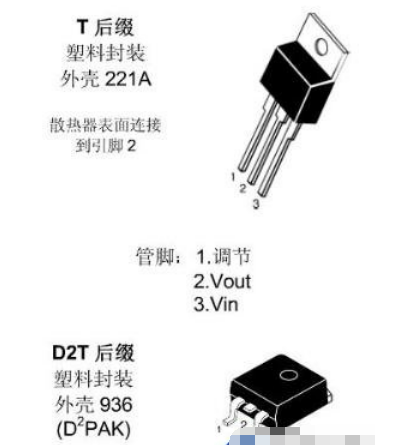

LM317引脚识别方法

如图:

LM317引脚怎么识别

1、参数范围

(1)输出电压:1.25-37V DC;

(2)输出电流:5mA-1.5A;

(3)芯片内部具有过热、过流、短路保护电路;

(4)最大输入-输出电压差:40V DC,

(5)最小输入-输出电压差:3V DC;

(6)使用环境温度:-10-+85℃;

(7)存储环境温度:-65-+150℃。

LM317引脚怎么识别

2、使用注意事项

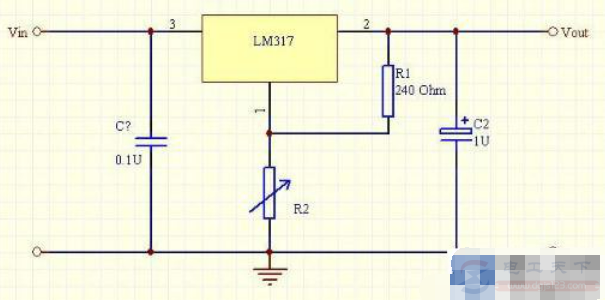

LM317的Vout由电阻R1和R2决定,其Vout=1.25×(1+R2/R1)。如果R1的阻值不变,那么流过R1的电流便为恒定电流,由于R2与R1为串联关系,故只需要改变R2的阻值,即可调整输出电压。

由于LM317内部整个电路的工作电流皆从Vout端输出,该电流约为5mA,故R1的阻值最大为240Ω,如果R1取值过大,则LM317内部电路的工作电流就无法全部输出,如此就会导致输出电压偏高,稳定性变差。

实际使用中,R1宜选用温度稳定性好的金属膜电阻。如果其阻值温度稳定性不好,则容易导致LM317的输出电压产生漂移。

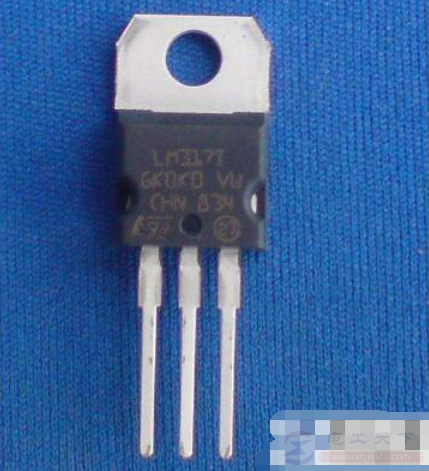

3、管脚分配和识别方法

LM317引脚怎么识别

1号引脚:调节;2号引脚:器件输出;3号引脚:器件电源输入。

管脚识别很容易,在器件上有字的面对自己,左手第一个引脚是1号引脚,右手第一个是3号引脚,1,3号之间的是2号引脚。
