LM317三类常见电路说明

作者:老电工时间:2022-08-07 08:07:22

有关LM317电路的知识,三种常见的LM317电路,第一种是LM317的过流保护电路,第二种是LM317的扩流电路,第三种是LM317的恒流电路,有需要的朋友参考下。

LM317常见电路

1、LM317的过流保护电路

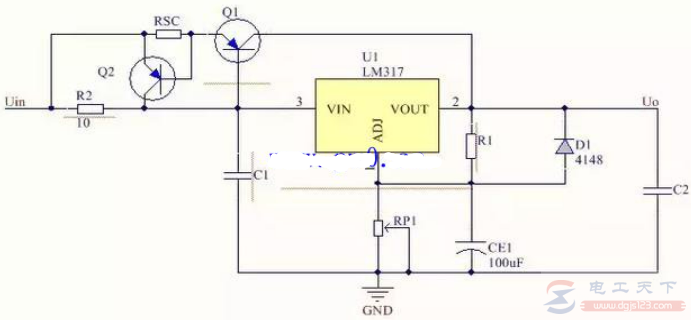

过流保护电路如图:

LM317三类常见电路说明

RSC=0.7/ISC(ISC为过流保护电流)。

2、LM317的扩流电路

单管扩流电路如图:

LM317三类常见电路说明

当设计最大输出电流为2A,假设LM317的输出电流为1A时,Q1导通。则R的值可按如下公式选取:R=UBE/(2-1)=0.7欧。

3、LM317的恒流电路

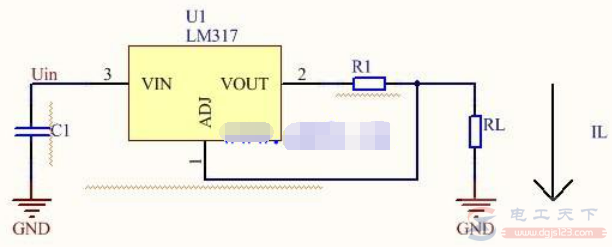

恒流电路如图:

LM317三类常见电路说明

恒流电流IL=1.25/R1。
