可调稳压器LM317的保护电路

作者:老电工时间:2022-08-07 08:10:58

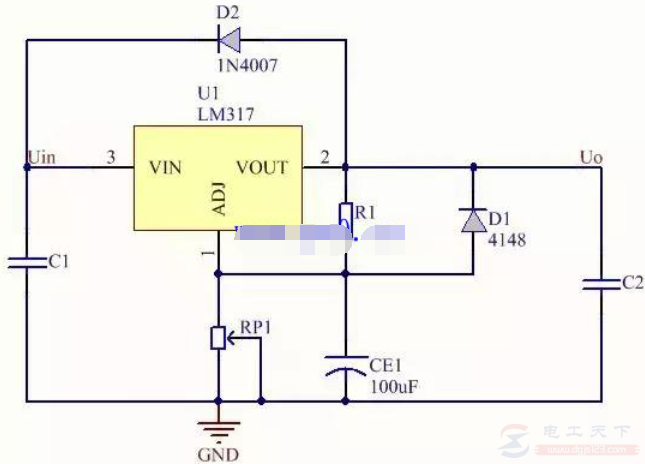

一例可调稳压器LM317的基本保护电路,具体电路如下图:

可调稳压器LM317的保护电路

D2为输入端短路保护二极管,CE1为调节端滤波电容,可以起到稳定输出的作用,并且具有软启动电路的作用。

D1为输出端短路保护二极管,当输出端短路时,CE1通过D1放电,如果没有D1,则通过LM317放电,这样容易损坏LM317。C1为输入滤波电容,C2为输出滤波电容。

说明:在实际使用中,输入和输出最好由大小电容并联。
