一文看懂聚合开关保护电路图

有关聚合开关电路的知识，常用的聚合开关保护电路有三种，一种是串联式保护电路，一种是分流式保护，第三种是分流灯泡式保护电路，以下是各类聚合开关保护电路的工作原理，一起来了解下。

聚合开关保护电路

在一些功率放大器中装备有最新的保护装置，这就是正温度系数的聚合开关（Ploy Switch），当电路过载时，流过聚合开关的电流增大，在极短的时间内呈现高阻状态，限制了流过扬声器的电流，从而可以起到保护电路的目的。

聚合开关的主要材料是高分子及导电材料，在动作后形成高阻状态（可达30MΩ），在故障消失后能自动恢复到低阻状态。

在常温下正常工作时，其阻值极小，对电路的插入损耗小于0.1dB。聚合开关本身无任何感抗或容抗，特别适合用于音响电路中作为过电流保护元器件。

1、串联式保护电路

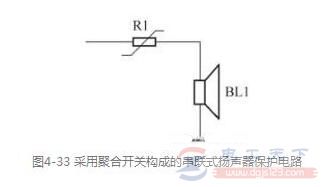

图4-33是采用聚合开关构成的串联式扬声器保护电路，在正常时聚合开关的电阻很小，当流过聚合开关的电流大到一定程度时呈现高电阻状态，限制流入扬声器中的电流，达到保护扬声器的目的。注意，在任何特定电流时，聚合开关的动作时间必须短于该电流下损坏扬声器所需的时间，否则就不起保护作用。

2、分流式保护电路

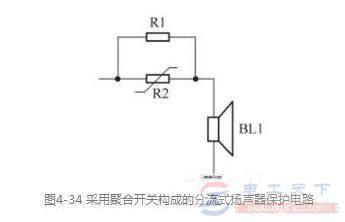

图4-34是采用聚合开关构成的分流式扬声器保护电路，R1为分流电阻，R2为聚合开关。在正常状态下，聚合开关R2的电阻很小，电阻R1不起作用，通过扬声器的电流由R2提供通路。当电流异常增大时，R2的阻值增大，此时R2与扬声器相串联，R2起到限流保护的作用。

这种保护电路中的聚合开关动作之后，扬声器仍然能获得功率，只是起到限制扬声器功率的作用，扬声器的功率基本不再增大。

3、分流灯泡式保护电路

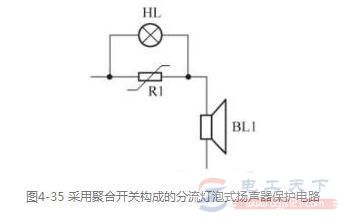

图4-35是采用聚合开关构成的分流灯泡式扬声器保护电路，其保护原理与前面一种电路相似，但由于灯泡HL的正温度系数效应，电流愈大，灯泡的电阻愈大，对电流的限制作用愈强，使扬声器获得的功率增长比电阻分流型电路更平坦。这一保护电路只起到限制扬声器功率的作用，使扬声器的功率基本不再增大。
