正弦交流电路中R,L,C阻抗性能测试方法

作者:老电工时间:2022-08-20 07:14:35

正弦交流电路中怎么对R,L,C进行阻抗性能测试,必须提前做好准备工作,对电路进行通电检查,对所要用到的仪表进行正确接线,在阻抗性能测试过程中,必须做好记录,有问题及时找老师解决。

正弦交流电路阻抗性能测试

1、准备工作:通电检查,仪表接线

豪伏表开机后,将正负极短接,观察示数是否归零,如不能开机或读数异常,则要报告老师处理。每桌配3根信号线,豪伏表的信号线使用之后,用于示波器的通道。

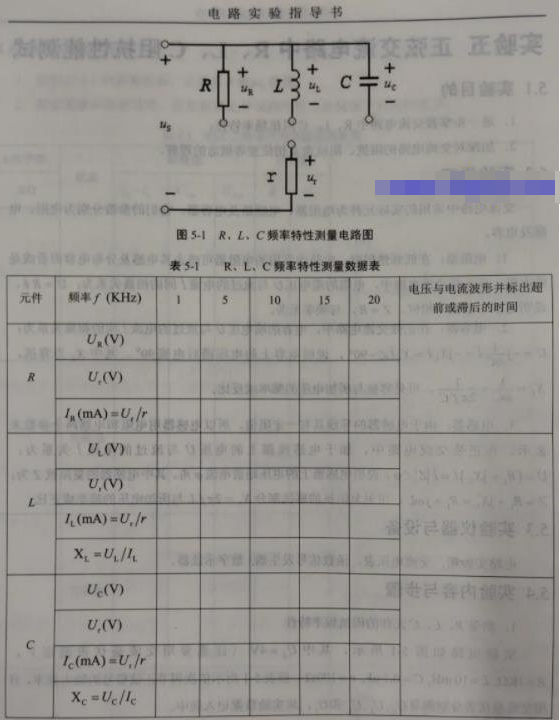

2、按图接线

R=1KΩ, L=10mH,C=0.1μF,r=100Ω,信号源设置类型正弦波,幅度 12 Vpp(信号源负载类型设置为HighZ时设置12Vpp,如果负载类型为50Ω时设置6Vpp,两种情况下输出电压有效值相同约4V),频率 1KHz。

正弦交流电路中R,L,C阻抗性能测试方法

3、将信号线圆头一端接到交流毫伏表,另一端接到待测的阻抗上。

4、选择毫伏表的量程,读取数据并填入表格(注意,将信号源的CHA按亮)。

5、调整信号源频率,读取毫伏表数据填入表格,直到频率20KHz。

6、在20KHz频率时,将信号线从毫伏表取下,接到示波器上(注意共地条件),利用示波器观察并记录电压与电流波型。注意,示波器CH1接信号源正负极作为阻抗上的电压信号,CH2接在小电阻r上作为阻抗的电流信号。记录电压与电流波形。

7、将大电阻R=1KΩ换成电感L=10mH(电容C=0.1uF)重复上述步骤2~5,并用光标测量电压与电流波形的超前或滞后时间,注意光标要置于正弦波型的最大值点。为了提高测量精度,可以将波型放大。电压与电流的超前滞后关系,需要在报告纸表格旁边标注明确,(电阻的电压电流时间无需测量,直接填写同相即可)。
