一例低压变压器短路保护线路的接线方法

低压变压器短路保护线路

机床的工作灯、行灯都采用低压变压器提供36V安全电压，灯具在使用中经常移动，非常容易发生短路故障，从而造成熔断器熔断，甚至烧坏变压器。

如果使用36V小型中间继电器或36V交流接触器做变压器的通断开关，则可以避免烧坏变压器，保护线路下图所示。

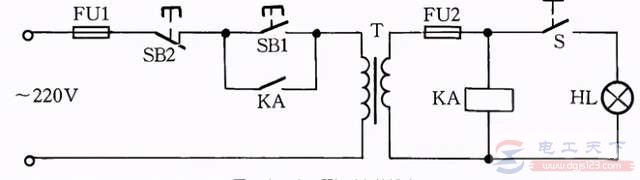

图：低压变压器短路保护线路

工作原理：闭合S后，按下按钮SB1，变压器得电输出36V低电压，使继电器或交流接触器KA吸合。放松按钮SB1后，KA自锁触点使KA保持吸合，继续给变压器接通电源。

如果变压器次级发生短路故障，继电器线圈电压为零，此时KA就会失电释放，将变压器电源断开，从而保护变压器不被破坏。
