变压器改逆变器的步骤详解

如何将变压器改成一个逆变器，变压器改逆变器的方法步骤是怎么样的，电工天下小编总结了把一个变压器改为逆变器的全过程，介绍了试验的整体思路，给出了变压器改逆变器的实验电路，供大家参考学习。

变压器改逆变器的方法

1、硬件

12V/2200UF的电容两个，80W高频变压器一个（12V转300），直流MOS管3205两个，交流MOS管740四个，PWM驱动芯片TL594两个，高压电容400V/100UF一个，还有LM324一个（用于过欠压控制），还有一些三极管8050和8550几个，做驱动电路，电路板一块。

2、准备一块万用表。

3、一个继电器实现逆变和市电的切换，需要一个控制电路，切换时间是继电器的反应时间，在20MS以内。

4、对于不间断电源来说，一般都是通过可控硅控制的，反应时间快，可以相位跟踪，对于一些要求高的设备有好处。对于给电池充电的控制，则可以通过电压采样控制电路，加一个继电器实现。

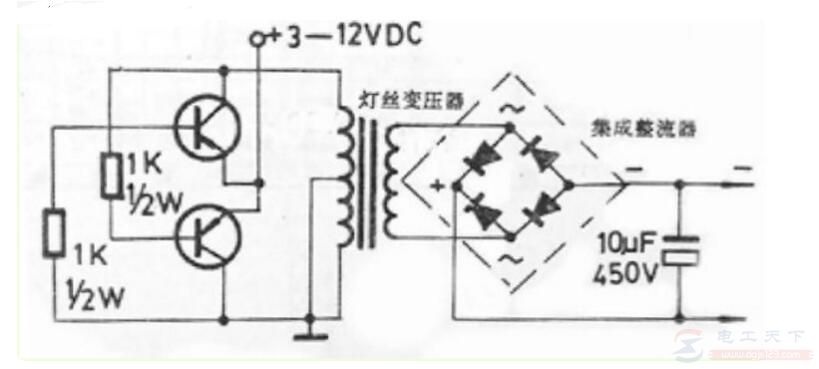

5、工作原理：将直流电通过芯片驱动以及功率管的控制，再将其变压，能使输出是50hz的交流电。

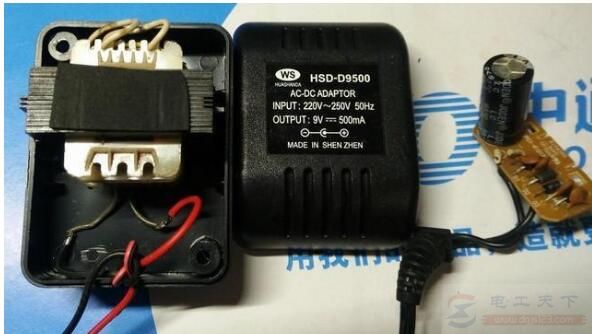

图中，最右侧是拆掉的整流板，左侧的变压器是纯交流通路，中间是参数，500mA/9V。

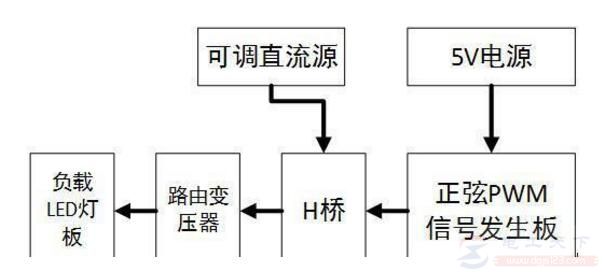

试验整体思路：

CU板计算发出正弦PWM，经过H桥模块的光隔和MOSFET调制出功率PWM，然后直接输入到变压器低压侧，H桥的直流源大概10V左右（不能搞得太高，会把变压器烧），变压器输出高压交流给负载供电。

负载是一个交转直适配器，转为低压供给一个带LED的小板子，这个适配器和LED板作为负载（没找到这么小功率且可以有显示的交流负载）。

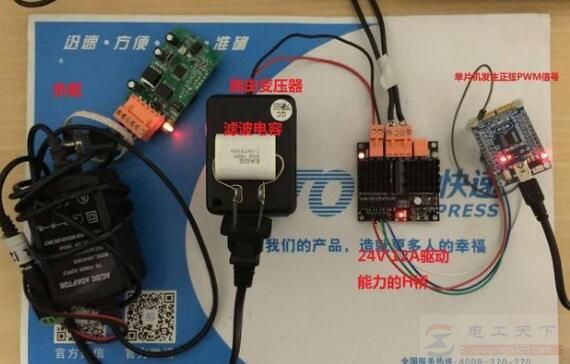

整个试验电路如下：

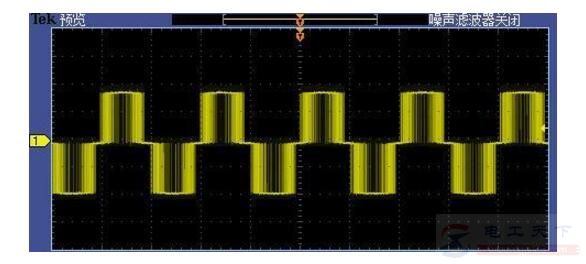

图4：H桥输出的PWM波形的截图

以上是按正弦规律调制的（调了半天程序，才把信号周期调到49.6Hz，分频数不太好凑）。

确定正弦调制的正确性，看下图：变压器空载时，输出的电压波形

图5：波形为纯正的正弦波，峰值有150V。

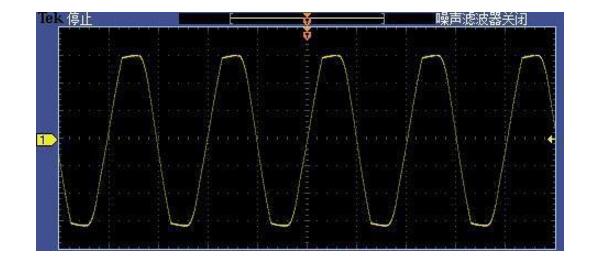

加上负载后波形变得难看些，被削顶了（为了幅值够高，H桥的电源电压调至11V左右），输出的峰值也达到了150V，分析削顶原因，可能是作为负载的电源内部整流环节引起的。

经过试验验证：路由变压器加H桥，在合适的信号源调制下，可以输出优质的正弦交流电压。
