环形变压器的工作原理及优点

在众多的变压器类型中，环形变压器是一种应用广泛的变压器，这里介绍下环形变压器的工作原理，帮助大家了解下这类变压器是怎么工作的，一起来学习下。

环形变压器的工作原理

环形变压器的工作原理，与变压器的工作原理，在本质上是一样的。

环形变压器的铁心是用的优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，使得铁心的性能优于传统的叠片式铁心。

环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25%。

环形变压器的原理与变压器的原理相同，均是运用电-磁和磁-电变换基本原理工作的。

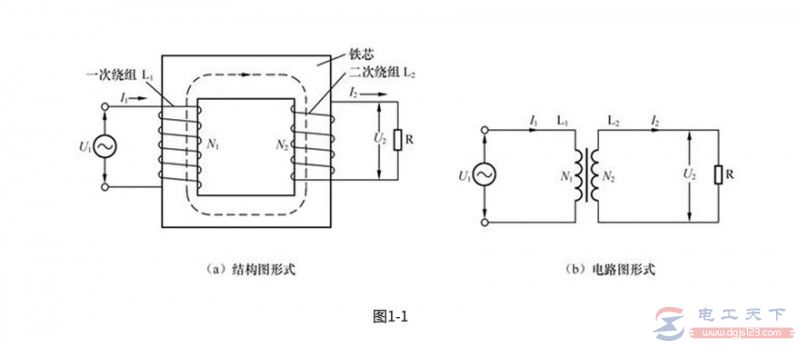

如下图为变压器的原理：

当交流电流U1送至变压器的一回绕阻L1两边时(其线圈匝数为N1)，交流电压I1穿过L1，L1立刻造成电磁场，电磁场的磁感线顺着是否需要磁性优良的变压器铁芯藕合到再次绕阻L2(其线圈匝数为N2)，L2上立刻造成感应电动势，这时L2等于1个开关电源。

因为L2与负荷R组合成闭合电路，L2总有交流电压I2輸出并穿过负荷R，R两边的工作电压为U2。

变压器的一回绕阻开展电-磁变换，而再次绕阻开展磁-电变换。

环形变压器的优点

1、电效率高

铁心无气隙，叠装系数可高达95%以上，铁心磁导率可取1.5~1.8T（叠片式铁心只能取1.2~1.4T），电效率高达95%以上，空载电流只有叠片式的10%；

2、外形尺寸小，重量轻

环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸；

3、磁干扰较小

环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上；

4、振动噪声较小

铁心没有气隙，可以减少铁心。

以上简单介绍了环形变压器的原理及优点，希望对大家有所帮助。
