三相变压器的绕组联结方式与联结组标号详解

本文介绍了三相变压器的绕组联结方式，以及这些联结方式的标号，结合一个三相变压器三相绕组的联结图，对三相变压器的绕组联结方式进行详细的讲解，希望对大家有所帮助。

三相变压器的绕组联结方式

三相变压器的绕组联结，有星形、三角形、曲折性三种方式。对与高压绕组，星形、三角形、曲折形分别用大写字母Y、D和Z表示，对于低压绕组则用同盟胡同 一字母的小写形式y、d和z表示。

对有中性点引出的星形、曲折形联结方式字母后加一个N（或n），例如，YN、yn或ZN、zn等。对于自耦变压器的自耦低压绕组用auto或a表示，例如YNa或YNauto。

三相变压器联结组的表好方法与前面介绍的单相变压器相似。即高压绕组以A相指向12点为基准；低压绕组a相的相量按感应电动势的方向确定，其所指的时钟序数即为三相变压器的联结组标号。

举例如图：

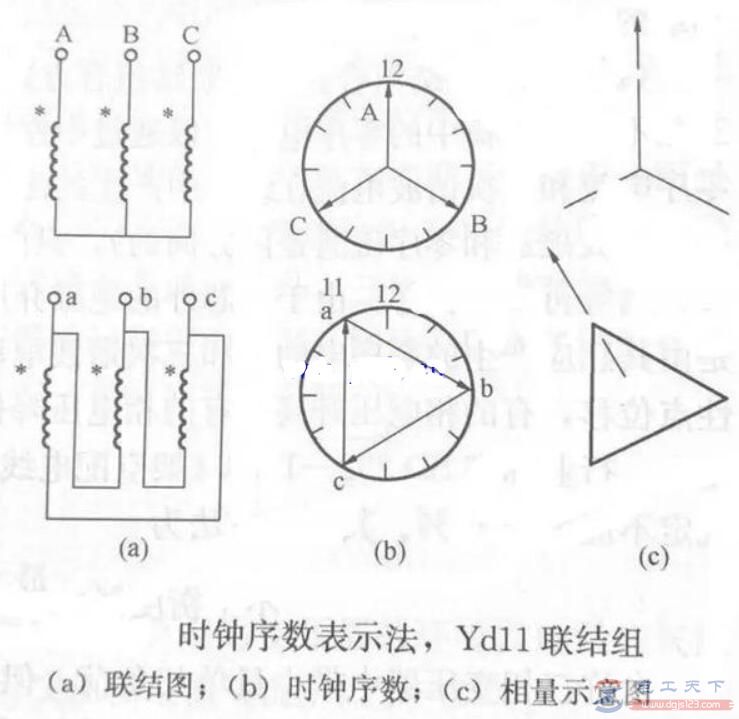

图中a是三相变压器三相绕组的联结图，图中高压绕组A、B、C接成星形，而低压绕组a、b、c接成三角形。首先画高压绕组三个相电动势的相量，并将A相指向时钟的12点。

然后，按照感应电动势关系画出低压绕组三相的感应电动势。因为在同一铁芯柱上的A、B、C各相，高、低压绕组是同极性，因此，a、b、c三相的感应电势与高压的A、B、C分别并行。

但低压为三角形接线，这个三角形在时钟内，a相的相量端点正好指在适中的11点，该变压器的联结组标号为Yd11。图c是他的向量示意图。

确定变压器联结组标号还可以有其他办法，但是用上面的方法比较简单易行。
