三相异步电动机接线图(星形连接与三角形连接)

作者:老电工时间:2020-02-05 15:26:35

一个三相异步电动机的接线图,定子三相绕组的六个出线端都引至接线盒上,六个出线端在接线盒里的排列,可以接成星形或三角形,需要的朋友参考下。

三相异步电动机的接线图

三相绕组由三个彼此独立的绕组组成,且每个绕组又由若干线圈连接而成。

每个绕组即为一相,每个绕组在空间相差120°电角度。线圈由绝缘铜导线或绝缘铝导线绕制。

中、小型三相电动机多采用圆漆包线,大、中型三相电动机的定子线圈则用较大截面的绝缘扁铜线或扁铝线绕制后,再按一定规律嵌入定子铁心槽内。

定子三相绕组的六个出线端都引至接线盒上,首端分别标为U1, V1, W1 ,末端分别标为U2, V2, W2 。

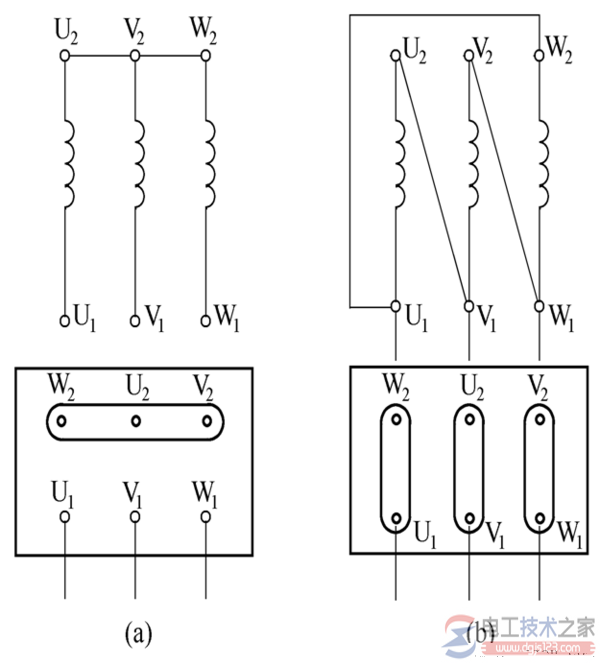

这六个出线端在接线盒里的排列如图所示,可以接成星形或三角形。

三相异步<a href=/diandongji/2329.html target=_blank class=infotextkey>电动机接线图</a>
(a)星形连接  (b)三角形连接
