软启动器控制原理及接线图示例

作者:老电工时间:2022-01-07 06:13:02

软启动器控制原理接线图

软启动器采用三相反并联晶闸管作为调压器,接入电源和电动机定子之间,这种电路如同三相全控桥式整流电路。

在使用软启动器启动电动机时, 晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸。

待电机达到额定转数时,启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电动机正常运转提供额定电压,以降低晶闸管的热损耗,延长软启动器 的使用寿命,提高其工作效率,又可以使电网避免谐波污染。

同时,软启动器还提供软停车功能,软停车与软启动过程相反,电压逐渐降低,转数逐渐下降到零,避免自由停车引起的转矩冲击。

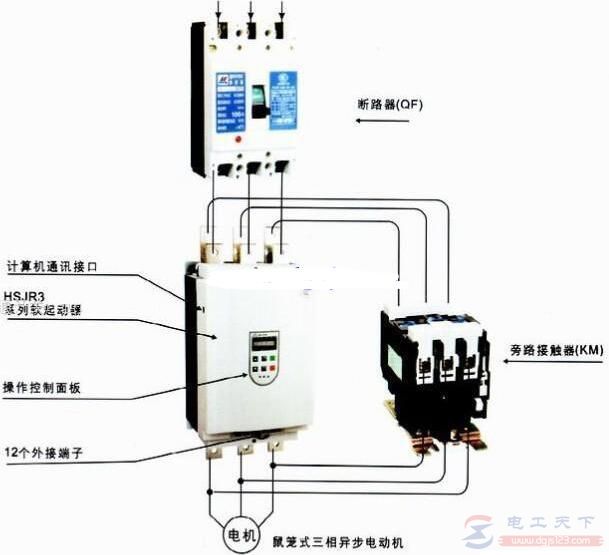

接线图如下:

软启动器控制原理及接线图示例
