直流调速器电位器三根线的接线方法

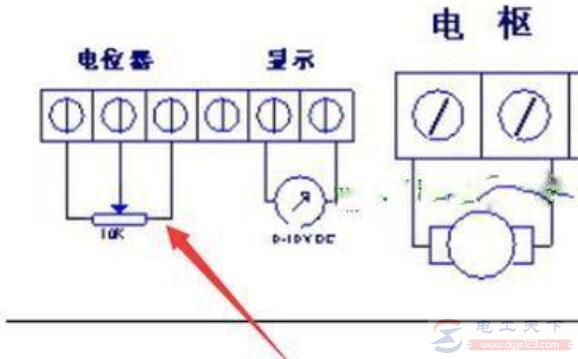

在直流调速器中电位器三根线怎么接线，具体接线方法如下：

①、②为调节器电源 220V，①为相线（火线）必须接至接触器下端（避免停电又来电时瞬间电压把调节器击坏）。

② 为零线。③、④接至电机前端励磁绕组 F1、F2。⑤、⑥、⑦接至电机前端测速发电机上 U、V、W。先检测接线是不是良好，确认后起动电机，进而接通调节器电源，指示灯亮旋动调速旋钮， 此时转速表上读数逐渐升高，根据要转速稳定下来。

关机时，先把调速旋钮调回零位，关掉调节器电源（要注意：必须关掉电源，以免损坏），进而关掉电机。调整与试运转转速表指示值校正。顺时针方向运转给定电位器RP1于任意位置，用机械转速或其它 仪表检测调速电机的实际转速，如果实际转速与转速表指示值不一致，调速校表电位器RP3。

顺时针方向运转给定电位器 RP1 至最大，调节反馈电位器 RP2，使转速电机铭牌所标上 限转速一致（大多数 1200 转/分~1320 转/分）。

1、电位器（或微调电阻等等）常规引脚（仅举例有3个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的。

2、等效于从中间引脚起把电位器分成两个串联的电阻，串联总阻值是固定的。

3、如果作为可变分压电阻用，一端接输入电压，中间端接输出，余下端接地；

电位器的主要作用

1、用作分压器

电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。此时，在电位器的输出端获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。

2、用作变阻器

当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。

3、用作电流控制器

电位器用作变阻器时，应将其接成两端器件，在电位器的行程范围内，即可获得一个平滑连续变化的电阻值。
