电动机的冷却方式，电动机的冷却介质

本文介绍了电动机的冷却方式与冷却介质，在电动机的运转过程中，由于产生的铁损与铜损，以及其它元件产生的热量，会导致电动机处理持续发热的状态，电动机需有一些冷却方式来降温。

一、电动机的冷却方式

冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，称为冷却。

1）自然冷却

自然冷却的电机不用风扇，而是通过空气的对流和辐射冷却的。

2）自冷冷却

在自冷冷却时，冷却空气由安装在转子上的或由转子拖动的风扇吹送。

3）外部冷却

外部冷却电机系通过不与电机同轴的通风机冷却，或者用其他外部吹送的冷却介质代替空气。

4）开路通风

开路通风系由流过电机的连续更换的冷却空气散热。

5）表面冷却

在表面冷却时，热量由封闭电机的表面向冷却介质散发。

6）循环冷却

在循环冷却时，热量通过中间冷却介质散掉，中间冷却介质在电机和散热器间连续循环。

7）液体冷却

在液体冷却时，电机的一部分通以水或其他液体，或者浸没在液体中。

8）直接气体冷却

在直接气体冷却时，一个或全部绕组通过在导体或线圈内流动的气体（例如：氢气）冷却。

9）直接液体冷却

在直接液体冷却时，一个或全部绕组通过在导体或线圈内流动的液体（例如：水)冷却。

附，电动机的冷却方式

电动机的冷却方法按GB1993-80《电机冷却方法》中的要求规定。电机冷却方法代号如下规定：

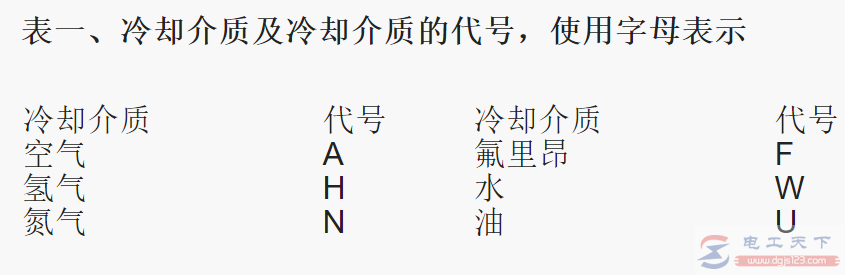

IC字母××

第二位数字：表示冷却介质循环所需动力的提供方式（0-9）

第一位数字：表示冷却介质循环回路的布置方式（0-9）

表二、表征数字表示的冷却方式，使用数字表示

第一位 数字冷却回路布置方式

0 自由循环,冷却介质由周围自由流入电机或流过电机表面并自由返回。

1 进口管或进口孔道循环，冷却介质由电机周围介质以外的来源通过进口管道流入电机，然后自由流入周围环境。

2 出口管（孔）道循环，冷却介质由周围自由流入电机，然后通过出口管（孔）送至离电机周围介质较远处。

3 进出口管道循环，冷却介质由电机周围介质以外的来源通过进口管道流入电机，然后通过管道送至离电机周围介质较远处。

4 机壳表面冷却（用周围环境介质），一次冷却介质在闭合回路内循环，并通过机壳表面把热量逸散到周围介质。

5 装入式表面冷却器（用周围环境介质），一次冷却介质在闭合回路内循环，通过与电机成为一体的装入式冷却器把热量传给周围环境介质。

6 装在电机上面的冷却器（用周围环境介质），一次冷却介质的闭合回路内循环，通过独立装在电机上的冷却器把热量传给周围环境介质。

7 装入式冷却器（不用周围环境介质），一次冷却介质在闭合回路内循环，通过与电机成为一体的装入式冷却器把热量传给二次冷却介质，后者不是周围环境介质。

8 装在电机上面的冷却器（不用周围环境介质），一次冷却介质在闭合回路内循环，通过独立装在电机上的冷却器把热量传给二次冷却介质，后者浊周围环境介质。

9 独立安装的冷却器，一次冷却介质在闭合回路内循环，通过完全独立安装的冷却器把热量传给二次冷却介质。

第二位 数字冷却介质的驱动方式

0 自由对流，冷却介质的运动依靠温差，转子风扇的作用极微弱。

1 自循环，冷却介质运动依靠转子的风扇作用或直接安装在转子轴上的风扇。

2 整装式非独立传动循环，冷却介质运动依靠不直接装在转子轴上的整装式部件的作用，例如由齿轮或胶带拖动的内风扇。

3 装在电机上的非独立部件循环，冷却介质循环依靠电机上电动或机动的中间部件。例如一台由主机线端供电的电动机拖动的风扇。

4 备用

5 整装式独立部件循环，冷却介质运动依靠与主机动力无关的整体部件。例如由一台电动机带动的内风扇，此电动机与主机不是同一电源。

6 装在电机上的独立部件循环，冷却介质运动依靠在电机上的中间部件，其动力与主机无关。

7 由完全分开和独立的部件促成循环，或由冷却系统压力促成循环，冷却介质运动依靠不装在电机上的独立电动或机动部件，或依靠冷却系统的压力。

8 由相对运动循环，冷却介质运动依靠电机在冷却介质中的相对运动。

9 由任何其他部件循环。

二、电动机的冷却介质

冷却介质：传递热量的气体或液体介质。

1、初级冷却介质

温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

2、次级冷却介质

温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

3、最终冷却介质

热量传递到最后的冷却介质。

4、周围冷却介质

电机周围环境的气体或液体介质。

5、远方介质

一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

6、冷却器

使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

以上介绍了电动机的冷却方式，以及电动机的冷却介质，希望对大家有所帮助。
