电机外壳防护型式与冷却方式分类

电机外壳防护型式与冷却方式分类

1、电动机的防护型式：代号为IPXX
防护标志由字母IP和两个表示防护等级的表征数字组成。

第一位数字表示：防止人体触及或接近壳内带电部分及壳内转动部件，以及防止固体防异物进入电机。

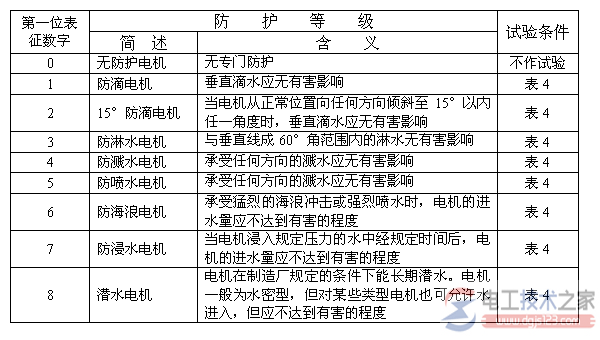

第二位数字表示：防止由于电机进水而引起的有害影响。

2、冷却方法：电机冷却方法代号由字母IC、冷却介质代号和两位表征数字织成。
第一位数字代表冷却回路布置；
第二位数字代表冷却介质驱动方式。

3、常用冷却方法：
1)、开启式，防滴式，冷却方法为IC01——空气可以通过电机自带风扇进出电机内腔，将电机内部热量带走。

可以适合电机的功率从很小到很大，但由于电机内部可出进出空气，电机内部有灰尘，形响电机的绝缘性能，原JS系列电机使用较多，现在的Y系列电机使用较少，只有在环境条件较好的情况下才有使用。

2)、封闭式，防护等级为IP44以上，冷却方法分为：
IC411——全封闭自扇冷，电动机外壳带散热片，内风路和外风路靠自带风扇循环。全封闭自扇冷电机具有结构简单，制造成本低等优点，在电机功率许可和能够达到冷却效果的条件下应优先选用。

IC511——全封闭自扇冷，电动机周围带散热管，内风路和外风路靠自带风扇循环。具有结构相对独立的特点，我公司引进西门子公司电机中心高在560以上的隔爆型电机使用这种结构的较多。

IC611——电动机上部带散热管式散热器，内风路和外风路靠自带风扇循环。当电机功率较大，需要一定的散热量，电机自身散热片不能满足散热要求情况下使用，如YKK、YAKK系列电机，电机运行相对于水冷方式比较独立。

IC81W——全封闭，电动机上部带水冷散热器，内风路靠自带风扇循环。这种冷却方式冷却量较大，可以将电机功率做到很大，但缺点是需要水源和管线，成本高，结构复杂，维护困难。

IC416——全封闭，电动机外壳带散热片，内风路靠自带风扇循环，外风路靠强制风机循环。(变频电机)

IC616——电动机上部带散热管式散热器，内风路靠自带风扇循环，外风路靠强制风机循环。(高压变频电机)

电动机冷却方式的选择原则是：从电机独立性考虑，电机冷却方式能采用自扇冷的不采用强制冷却，能采用空冷的不采用水冷。

低压电机1000KW以下、高压非防爆电机2000KW以下的2、4极电机采用IC411这种冷却方式。

高压电机1000KW以上电机宜采用IC611，2000KW以上宜采用IC81W水冷。电工技术之家

附1，电动机结构型式及特点

按使用的电源可分为直流电动机、交流电动机和脉动电动机。

三相异步电动机是交流电动机中的一种。

电动机的结构型式主要指电动机的外壳防护型式、冷却方法及安装方法等。

电动机的外壳防护型式按防止人体触及、固体异物进入电动机内部以及防止水进人电动机内部的情况分为若干等级，大体上可分为开启式、防护式、封闭式、密封式以及防爆式几种。

那么该如何选用最最适合自己的结构型式，下面黄石红光机电就带您去详细了解一下！

开启式电动机为无防护式电动机，散热好、价格低，只能在清洁干燥的环境中使用，防护式电动机的机座两侧有通风口，散热较好，能防止固体异物和滴水从上方进入电动机，适用于比较清洁、干燥的环境。

封闭式电动机的机座上无通风口，散热能力较差，能防止微小固体异物和任何方向的溅水进人电机内部，适合在较为严酷的环境中使用。

密封式电动机可以浸在液体中使用，例如用于潜水泵、潜油泵等。

防爆式电动机主要用于有爆炸性危险的环境，如煤矿、石油、化工等场合，对于防爆电动机的结构及其适用的危险场所，国家标准中均有严格的详细规定，选用电动机时应格外谨慎从事。

电动机的冷却方法主要是指电动机冷却回路的布置方式、冷却介质的形式以及冷却介质的推动方法等。

一般用途电动机用空气作为冷却介质，采用机壳表面冷却方式，初、次级冷却介质的推动方法均采用自循环。

因此，电动机的体积小、重量轻、价格便宜，在无爆炸性危险的场台，可优先选择一般用途电动机。

按电动机的结构及安装型式，可分为卧式安装和立式安装两种，它们又分为端盖无凸缘和端盖有凸缘两种型式。一般情况下大多采用卧式安装，特殊情况下才考虑采用立式安装。立式和有凸缘安装的电动机价格较贵。

轴伸是电动机转子与机械负载连接，从而传递转矩和转速并输出机械功率的部分，有单轴伸、双轴伸、圆柱形轴伸、圆锥形轴仲等型式。大多为圆柱形单轴伸结构，可根据实际需要选用。

附2，怎样选择电动机的结构形式？

电动机选择的主要内容有：使用环境、结构型式、电动机类型、电压等级、额定转速、额定功率等。

1、使用环境

选择电动机之前，应详细了解电动机的使用环境，以便选择满足环境条件要求的电动机。电工：www.dgjs123.com

所谓使用环境，主要是指电动机运行地点的海拔、环境空气温度、环境空气相对湿度以及是否有爆炸性危险环境等。

一般情况下，电动机在以下环境条件下应满载正常运行：
①海拔不超过1000 m;

②运行地点的最高环境空气温度不超过40℃，最低环境空气温度为15℃。

③运行地点的最湿月份的平均最高相对湿度为90％，同时该月平均最低温度不高于25℃
如果电动机运行地点的环境条件不能满足以上要求，例如，高温、高湿环境，盐雾、霉菌环境，高海拔、低温环境，户外、船用环境以及有爆炸性危险环境等，则应根据国家标准的有关规定，慎重选择电动机的类型、结构型式和额定功率等。以保证电动机安全可靠和经济地运行。

2、结构型式

高压电机电动机的结构型式主要指电动机的外壳防护型式、冷却方法及安装方法等。

电动机的外壳防护型式按防止人体触及、固体异物进入电动机内部以及防止水进入电动机内部的情况分为若干等级，大体上可分为开启式、防护式、封闭式、密封式以及防爆式几种。
开启式电动机为无防护式电动机，散热好、价格低，只能在清洁干燥的环境中使用。

防护式电动机的机座两侧有通风口，散热较好，能防止固体异物和滴水从上方进入电动机，适用于比较清洁、干燥的环境。封闭式电动机的机座上无通风口，散热能力较差，能防止微小
固体异物和任何方向的溅水进入电机内部，适合在较为严酷的环境中使用。

密封式电动机可以浸在液体中使用，例如用于潜水泵、潜油泵等。防爆式电动机主要用于有爆炸性危险的环境，如煤矿、石油、化工等场合，对于防爆电动机的结构及其适用的危险场所，国家标准中均有严格的详细规定，选用电动机时应格外谨慎从事。

电动机的冷却方法主要是指电动机冷却回路的布置方式、冷却介质的形式以及冷却介质的推动方法等。

一般用途电动机用空气作为冷却介质，采用机壳表面冷却方式，初、次级冷却介质的推动方法均采用自循环。

因此，电动机的体积小、重量轻、价格便宜，在无爆炸性危险的场合，可优先选择一般用途电动机。

按电动机的结构及安装型式，可分为卧式安装和立式安装两种，它们又分为端盖无凸缘和端盖有凸缘两种型式。

一般情况下大多采用卧式安装，特殊情况下才考虑采用立式安装。立式和有凸缘安装的电动机价格较贵。

轴伸是电动机转子与机械负载连接，从而传递转矩和转速并输出机械功率的部分，有单轴伸、双轴伸、圆柱形轴伸、圆锥形轴伸等型式。大多为圆柱形单轴伸结构，可根据实际需要选用。
