定子绕组串电阻降压起动的控制线路

定子绕组串电阻降压起动的控制线路

1、降压起动控制线路：所谓降压起动就是使电压适当降低后再加到电动机定子绕组上，目的是为了限制起动电流，等电动机起动以后，再使电动机的定子绕组上的电压恢复到额定值。

由于电动机转矩与电压平方成正比，所以降压起动的起动转矩大为降低。

因此，减压起动方法仅适用于空载或轻载下起动的场合。

减压起动一般有下列几种方法。

2、定子绕组串电阻(或电抗器)的降压起动控制线路

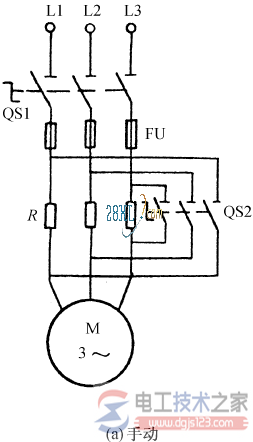

起动时，可以手动也可自动，其线路如图7-4(ａ)，为手动控制线路。--电工技术之家

合上电源开关QS１，由于定子绕组中串联电阻，起减压作用，因此，这时加到电动机定子绕组上的电压低于额定电压，这样就限制了起动电流。

随着电动机的起动，转速逐渐升高。

当电动机转速接近额定转速时，立即合上QS２，将电阻Ｒ短接，定子绕组上的电压便上升到额定工作电压，电动机处于正常运转状态。

手动控制线路在实际使用过程中，既不方便也不可靠。故一般均采用接触器、时间继电器来实现自动控制〔图7-4(ｂ)，其动作过程为：合上电源开关QS１，按下起动按钮ＳＢ１，接触器ＫＭ１与时间继电器ＫＴ的线圈同时通电ＫＭ１主触头闭合，由于ＫＭ２线圈的回路中，串有时间继电器ＫＴ延时闭合的动合触头而不能吸合，这时电动机定子绕组中串有电阻Ｒ，进行降压起动，电动机的转速逐步升高，当时间继电器ＫＴ达到预先整定的时间后，其延时闭合的动合触头闭合，ＫＭ２吸合，主触头闭合，将起动电阻Ｒ短接，电动机便处在额定电压下运转。通常ＫＴ的延时时间为４－８ｓ。
