一、电动机控制：Y-△启动

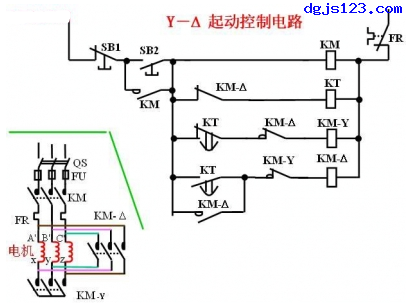

控制电路

二、电动机控制：Y-△启动（说明）

电动机的Y-△启动其实也是一种顺序控制电路，一般适用于重载启动的负载，因其启动时采用Y，从而可以达到减小启动电流的目的。

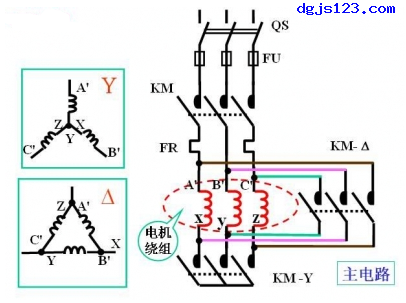

主电路：

KM触点和KM-Y 触点闭合时，电动机为Y 接线

KM触点和KM-△触点闭合时，电动机为△接线

控制电路：

按下启动按钮SB2，KM得电，主触点KM闭合，辅助触点KM也闭合自保持；同时KM-Y继电器经KT常闭触点（延时打开，瞬时闭合）及KM-△常闭接点得电，其触点闭合，电动机为Y接线启动。

此时继电器KT也经KM-△常闭接点得电动作，KT常闭触点（延时打开，瞬时闭合）延时打开，KM-Y继电器失电，触点断开；

KT常开触点（延时闭合，瞬时打开）延时闭合，KM-△得电，常开触点闭合，电动机接成△接线运行，另一副常开触点闭合自保持。

完成Y-△的转换。
