单相电动机主副绕组质量判断方法

如何判断电动机的好坏与单相电动机的主副绕组？

一、电气检修中判断电动机的好坏的常用方法：

1、检测三相绕组电阻是否平衡。
2、各相绕组是否是通的。
3、检测各相绕组是否接地。

如果：
1、三相电阻不平衡表明绕组有相间击穿或匝间短路的可能。

2、如三相绕组有不通的表明绕组有短线的可能。(电工：www.dgjs123.com)

3、如果测量三相绕组时有接地发生表明电动机有通地或绝缘损坏的可能。

4、如果测量绝缘时电阻小于10M欧，则表明电动机受潮。单相电动机在检修或更换电容时需要判断单相电动机的主副绕组。

二、如何判断单相电动机的主副绕组？

只需用万用表检测电动机绕组的电阻就可判断。

取单相电动机绕组任意两根线，检测其电阻的大小就可判断其主副绕组，如电阻大的就是主绕组，电阻小的就是副绕组。

三、单相电动机中如何分辨主副绕组？

通过测量绕组的电阻，根据绕组的电阻的大小来确定主、副绕组，单相电机一般有3个接线端子，分别是公共端、主绕组、和副绕组，用万用表两两测量，测得电阻最大的时候，表笔两端的就是主绕组和副绕组，此外一个端子就是公共端，再测公共端和主、副绕组端子的电阻，电阻相对小的就是主绕组。

四、单相电动机主副绕组判定方法

单相电动机主副绕组在制造时，基本都会遵循主绕组阻抗较小，而副绕组阻抗较大的原则。

这样有利于延长电容的放电时间，增强电容移相的效果。

其中，对于只有三根引出线的单相异步电动机，其主副绕组的判定过程如下：

第一步，使用万用表从三根引线中找出电阻最大的两根引线，剩余的一根引线就是主副绕组相连接的公共端引线。

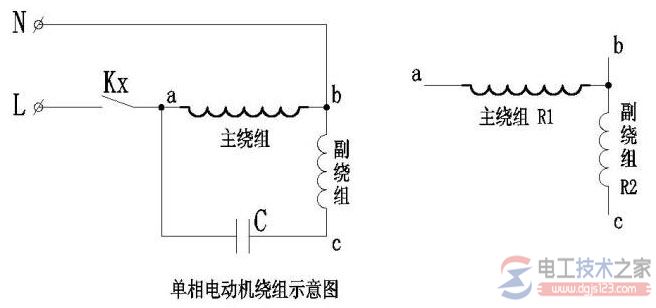

如上图中引线a、c之间的电阻最大，则引线b就是公共端引线。

第二步，使用万用表量出公共端引线与另外两根引线之间的电阻，连接在公共端引线与其中电阻较大的一根引线之间的绕组就是是副绕组。 连接于电阻较小的一根引线之间的绕组就是主绕组。

如图中引线bc之间的电阻较大，引线c就是副绕组引线。ab间电阻较小，引线a就是主绕组引线。

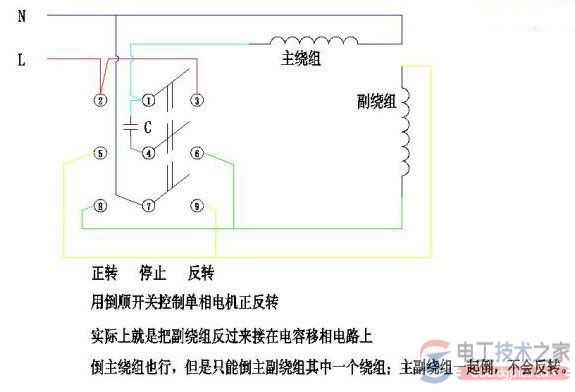

附：单相电动机正反转控制电路。
