直流电动机电子稳速电路的原理图解

直流电动机电子稳速电路的原理

稳速装置除了机械式以外，还有电子稳速。

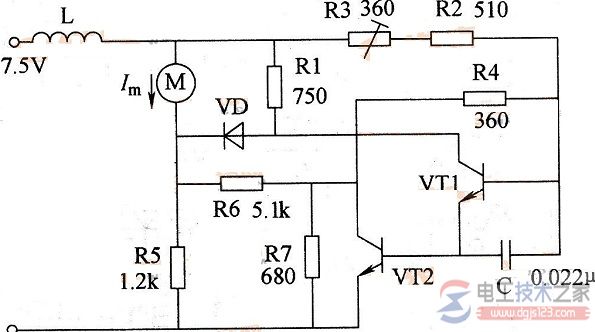

它的稳速过程是在电源电压Ec不变、负载转矩增大的情况下，电动机电流Im上升，电阻R5上的电压增大，晶体管VT1的发射极正向偏压随着上升。

因此，VT1和VT2集电极电流同时增大，VT2集电极电压下降。

ⅤT2的集电极及发射极和R5并联，所以R5上的电压也要下降。这样，电动机两端的电压就上升，流过电动机的电流Im跟着上升，维持电动机的转速不变。

如果电源电压Ee下降，在负载转矩不变的情况下电动机的端电压Um下降。 来自：电工技术之家

这时，由于R5两端电压还没有变化，VT1发射极电压也就不变，由于电源电压下降，VT1基极电压也随着下降。

VT1发射极正向偏压上升，VT1、VT2集电极电流同时增大，VT2集电极电压下降，使R5上的电压也下降，这就使电动机端电压上升，维持电动机转速不变。
