鼠笼式电动机的软启动原理及特点

有关鼠笼式电动机的软启动原理及特点，软启动器实际上是一个调压器，输出只改变电压，不改变频率，软启动设备的四个优点。

鼠笼式电动机的软启动

一、软启动设备的工作原理

在三相电源与电机间串入三相反并联晶闸管(可控硅整流器)，利用晶闸管移相控制原理，启动时电机端电压随晶闸管的导通角从零逐渐上升，电机转速逐渐增大，直至达到满足启动转矩的要求而结束启动过程。

此时，旁路接触器接通(避免电机在运行中对电网形成谐波污染，延长晶闸管寿命)，电机进入稳态运行状态，停车时先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。

启动时，使晶闸管的导通角从0开始，逐渐前移，电机的端电压从零开始，按照预设函数关系逐渐上升，直到达到满足启动转矩而是电动机顺利启动，再使电机全电压运行。

从工作原理上看，软启动器实际上是一个调压器，输出只改变电压，并没有改变频率。这一点与变频器不同。

二、软启动设备的优点

软起动的优点：

1)起动时无冲击电流，通过逐渐增大晶闸管导通角，使起动电流从零线性上升至设定值；

2)属恒流起动，软起动器可引入电流闭环控制，使电动机在起动过程中保持恒流，确保电动机平稳起动；

3)可根据负载情况及电网继电保护特性选择，能自由地无级调整至最佳的起动电流。 来自：电工技术之家

4)可以频繁的启动电动机，软启动允许10次/小时，而不致电动机过热。

(笼型电动机传统的减压起动方式有：Y-△起动、自耦减压起动、电抗器起动等，皆属于有级减压起动，其缺点是在起动过程中会出现二次冲击电流。)

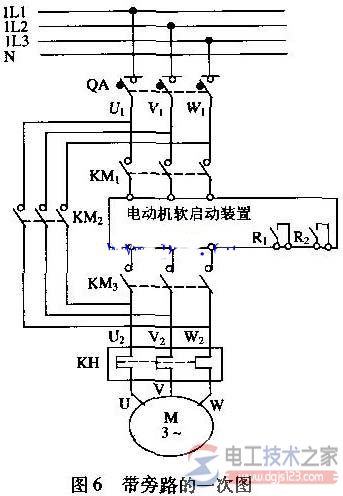

当电动机全速运行后，用旁路接触器来取代已完成任务的软起动器，以降低晶闸管的热耗，提高系统效率。在这种模式下用一台软起动器起动多台电动机。
