LCR测试仪读数及测量条件显示说明

作者:老电工时间:2022-05-14 07:57:07

有关LCR测试仪的知识,在LCR测试仪上的6位显示并非全部是有效显示,有些需要舍去某些跳动数值,以得到稳定值,那么LCR测试仪的串并联指示、频率提示与测试电平显示时,又有哪些注意事项,下面具体来看下。

LCR测试仪读数及测量条件显示

1、LCR测试仪的6位显示不一定全部是有效显示,某些测量数据的未尾值可能跳动较大,应舍去这些跳动数值,以读取其稳定值。

2、一般使用LCR测试仪自动量程进行测量,为了保证选择到正确的量程,操作到手动方式可以观察实际工作量程。在应用于同批同种测量元件的批量测试时,应选择量程锁定模式工作。

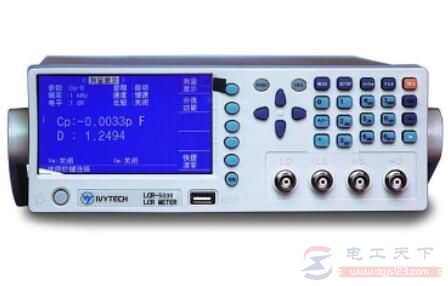

LCR测试仪读数及测量条件显示说明

3、串并联指示

虽然LCR测试仪具有显示串联或并联等效值的选择性,但在不利的Q值情况下,使用上述两种方式均不可能获得基本准确度。

当需要改动某一显示方式以提高基本准确度时,LCR测试仪通过下标s表示串联,下标p表示并联。

4、频率提示

200μF~2000μF的电容,200H~2000H的电感,测量频率在100Hz只能获得基本准确度。

同理,200pF~2nF的电容和200μH~2mH的电感,只有在1KHz测量频率上才能获得基本准确度,为了获得更佳的测试性能,应选择最合适的测试频率。

5、测试电平显示

高K陶瓷电容或高导磁磁性电感器等,对测试信号电平的大小较为敏感,不同的测试电平会产生相异的测量结果。同时,测试电平越低,测量稳定性越差。
