lcr测量电感时模式怎么选择?

作者:老电工时间:2022-05-14 07:53:52

LCR是一种准确对各种元件参数进行检测的沙量仪器,经常用于对电感、电容、电阻等器件进行测量,操作简单,成本较低,在使用LCR对电感进行测量时,串联和并联模式该选择哪种,下面来了解下。

电桥串联与并联测试(lcr模式选择)

低串高并,小阻抗器件用串联模式计算精度高,例如阻抗小于1K用串联,1K到几十K串并联都可以,建议用串联。

大阻抗器件用并联模式计算精度高,阻抗大于几百K或M的量级就用并联模式。即大电感200H或小电容用并联,小电感2mH或大电容用串联。

另外,小电感小电容适当提高测试频率,有助于提高测量精度。在实际运用中,使用串联模式的比较多。

电解电容一般阻抗值比较低,选择用串联形式。如果有不确定的,可以先串联,视情况加直流偏置电感21H100HZ并联测量电平AC要低,如低至50mV。

lcr测量电感时模式怎么选择

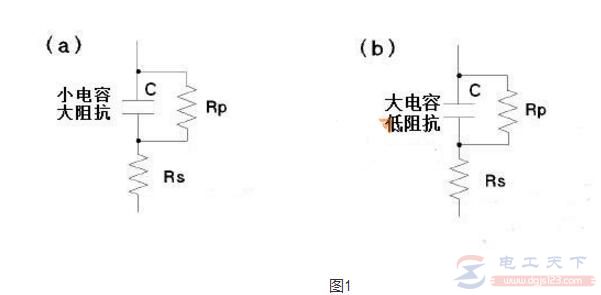

如图1,图a为小容量电容,图b为大容量电容。

因图a为小容量电容,阻抗很大,此时并联电阻RP的影响远大于串联电阻Rs,测量应以并联模式。而图b为大容量电容,其阻抗很低,与RP并联后的阻抗小于或远小于串联电阻Rs,此时电容中串联电阻RS的影响大于并联电阻,因此测量应以串联模式。

Agilent(HP)推荐:

1、总阻抗大于10k欧姆,使用并联模式测量;

2、总阻抗小于10欧姆,使用串联模式测量;

3、总阻抗介于10欧姆和10K欧姆之间,按工厂推荐的测量要求进行测量。
