钳形电流表的正确使用方法

作者:老电工时间:2020-04-06 10:21:26

有关钳形电流表的用法,在测量前做好钳形表的检查工作,在测量时注意量程的位置,以保证测量结果的精确度,一起来看下吧。

钳形电流的使用方法

1、测量前,检查电流表指针是否指向零位,否则应进行机械调零。

如下图:

钳形电流表的正确使用方法

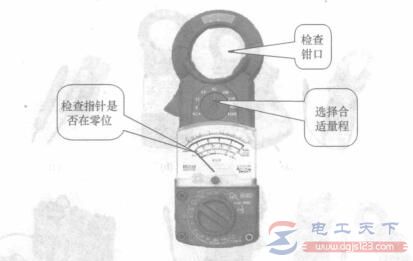

图1,钳形表使用前检查

2、在测量前,检查钳口的开合情况,要求钳口的可动部分开合自如,两边钳口结合面接触紧密。如果钳口上有油污或杂物时,应用溶剂洗净;如果有锈斑,则要轻轻擦去。在测量时,务必使钳口接合紧密,以减少漏磁通,提高测量精确度。

3、在测量时,量程选择旋钮应置于适当位置,以便在测量时使指针超过喑刻度,以减少测量误差。如果事先不知道被测电路电流的大小,可先将量程选择旋钮置于高挡,然后再根据指针偏转情况将量程旋钮调整到合适位置,如图1所示。

4、在测量时,使被测导线置于钳口内中心位置,以利于减小测量误差,如图2所示。

钳形电流表的正确使用方法

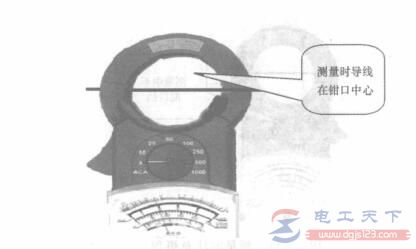

图2,测量时导线位置

5、当被测量电路电流太小时,即使在最低量程挡指针偏转角都不大时,为提高测量精确度,可将被测载流导线在钳口部分的铁芯柱上缠绕几圈后进行测量,将指针指示数除以穿入钳口内导线根数即得实测电流值。

6、钳形表不用时,应将量程选择旋钮至最高量程挡,以免下次使用时不慎损坏仪表,并应保存于干燥的室内。

以上就是钳形电流表的正确使用方法,希望对大家有所帮助。
