电流互感器接线图与继电器接线图

电流互感器接线图：

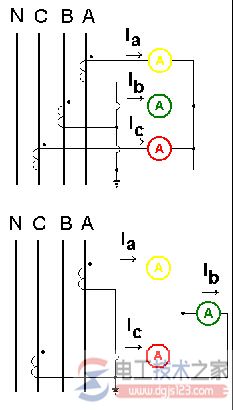

1、图1、图2是三个电流互感器的接线图；

2、图3是两个电流互感器的接线图。
根据：Ia+Ib+Ic=0
所以：Ia+Ic=-Ib

故：绿色电流表指示B相电流。
图1

图2 图3
三只电流互感器的K1分别接三只电流表的任一接线端，三只电流表的另一端连接后再与三只电流表的K2端连接，并接地或接零。

电流互感器的接线方式按其所接负载的运行要求确定。最常用的接线方式为单相，三相星形和不完全星形。

1、三相完全星形接线可以准确反映三相中每一相的真实电流。该方式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。

2、两相两继电器不完全星形接线可以准确反映两相的真实电流。该方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路和两相短路。

完全星形接线

两相两继电器不完全星形接线

3、两相差接反映两相差电流。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。

4、单相接线在三相电流平衡时，可以用单相电流反映三相电流值，主要用于测量回路。

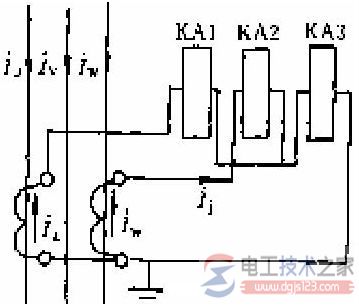

5、两相三继电器完全星形接线，流入第三个继电器的电流是Ij＝Iu＋Iw＝－Iv。该接线方式应用在大电流接地系统中，保护线路的三相短路和两相短路。
