一例时间继电器控制电磁阀的电路图

分析下电磁阀延时打开和延时关闭的继电器控制线路：

1、电磁阀线圈电路串联一个延时启动触点1，一个延时停止触点2；

2、当启动触点延时闭合后，必须自锁，所以必须通过一个中间继电器来完成；

3、延时启动触点1用通电延时，延时停止触点2用通电延时；

4、启动触点控制延时启动触点1的线圈，并自锁，在延时触点1延时闭合后连锁断开；

5、停止触点接通延时停止触点2的线圈，并自锁，在延时停止触点2断开后连锁断开；

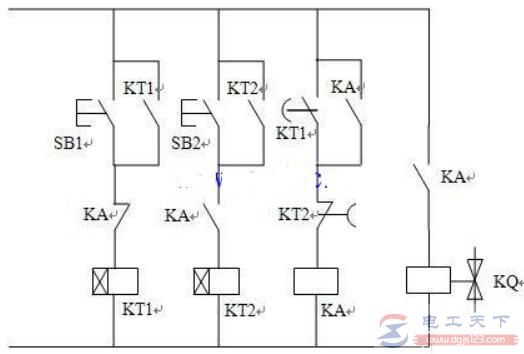

如上图：1）SB1是启动按钮；2）SB2是停止按钮；3）KQ时电磁阀；4）KA中间继电器；5）KT1、KT2时间继电器。
