单相串励电动机接线图
二种接线方式
1、定子2极绕组的各一端接电源,另各一端接碳刷(2碳刷与转子换向器相触)。
2、定子2极绕组串联(尾头)后一端接电源火线,另一端接一边碳刷,电源零线接另一边碳刷(2碳刷与转子换向器接触)。

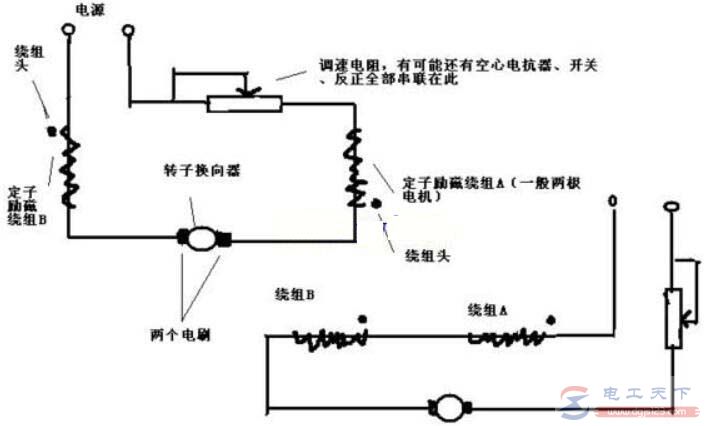

如下图:
