交流接触器与漏电断路器启动停止的接线图

来源:电工天下   作者:dgjs123  时间:2019-08-26 16:12:43

分享一个交流接触电器启动与停止的接线图,使用到了漏电保护器、接触器、断路器与启动停止按钮,接触器接负载,感兴趣的电工朋友参考下。

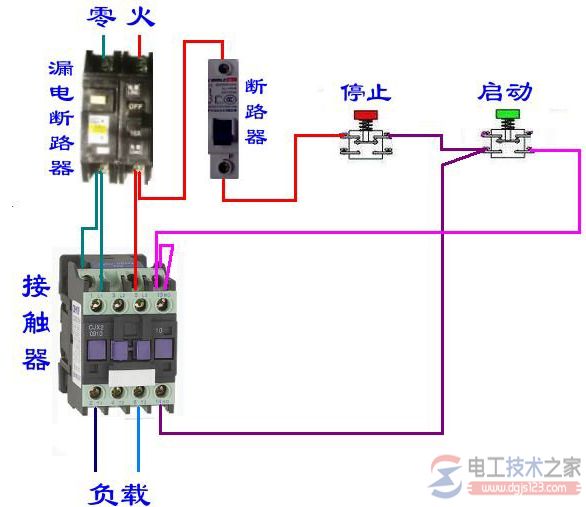

交流接触器实现启动停止的接线图

如下:

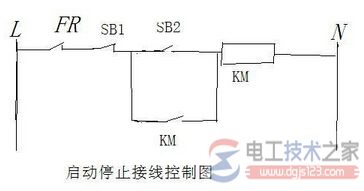

交流接触器实现启动停止的接线图1
