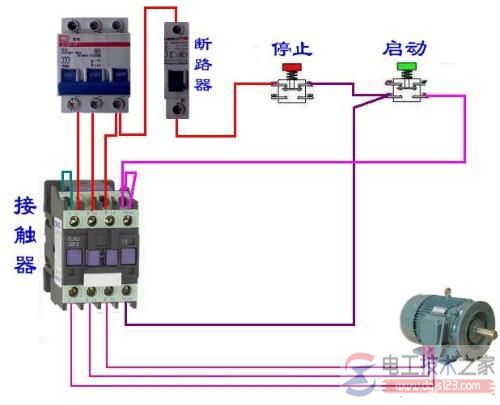

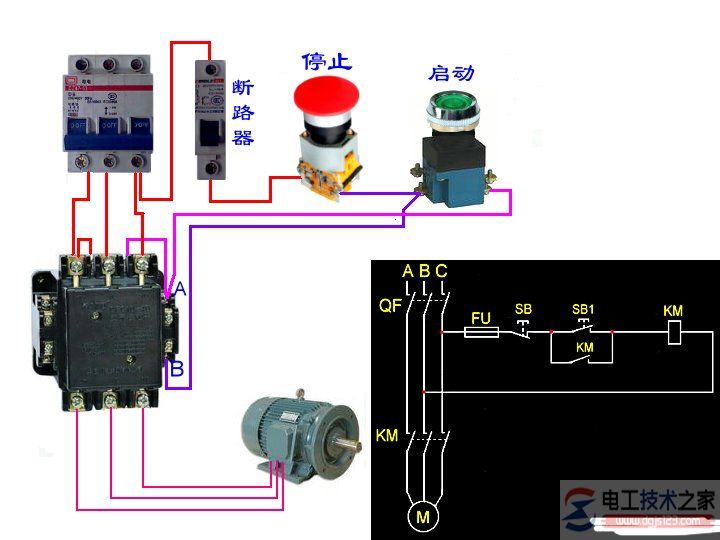

有关启动与停止功能的电路图,启动停止接线控制图,用到了接触器、断路器等电气元件,以及热继电器、点动停止开关、点动启动开关等。

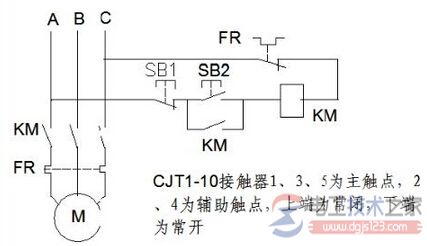

用到的电路组成元件:FR----热继电器 SB1---点动停止开关 SB2---点动启动开关 KM---接触器线圈 KM---接触器常开触点
如下图:
