DH48S-1Z瞬间通电断电延时往复循环的接线图

分享一个瞬间通电断电延时往复循环的接线图，dh48s-1z接线图，dh48s 1z时间继电器接线图解析，供电工朋友们参考。

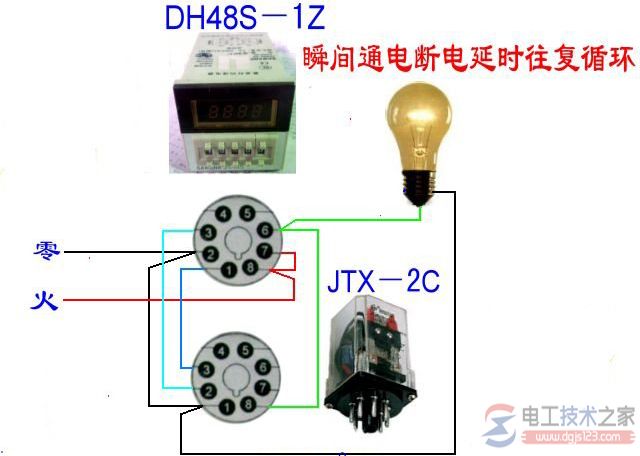

瞬间通电断电延时往复循环接线图

如下图：

说明：

DH48S产品是通电延时产品，通常有8个接线脚，2-7脚接产品工作电源，1-4脚接暂停信号，1-3脚接清零信号，8-5脚是常闭点，8-6脚是常开点。产品2-7脚通电，产品开始延时（按你设定的），时间到达触点转换（常开变常闭、常闭变常开），保持不动，直到给清零信号或断电恢复原态。

DH48S-1Z数显时间继电器

附图：

产品型号：DH48S-1Z数显时间继电器

使用说明：

使用该继电器时可先预置好延时值，再通电使用。在通电时设定，其设定值无效，须重新通电或接通复位断子，使其清零后，才能生效。预置完成后，应盖上防护罩，避免触动拨码开关，产生误动作。如驱动较大电流应与交流接触器配合使用。使用时断开电源再接通时间间隔须大于1秒在任意时刻接通①③端子,可实现断开延时.在任何时刻接通①④端子时,可实现暂停功能及作累时器使用.

主要技术参数:

工作方式： 通电延时

触点数量：一组延时触点

外形尺寸： 48*48*97

工作方式：通电延时

延时范围：0.01S~99.99S   0.01M~99.99M  0.01h~99.99h

额定电压：DC12V  DC24V  DC48V

AC12V AC24V AC48V AC110V  AC220V AC380V 50/60Hz

触点数量：一组延时触点

触点容量：AC250V 5A 阻性

延时精度：0

环境温度：010℃~45℃

机械寿命：5*10的6次方

电气寿命：10的5次方

安装方式：面板式安装

DH48S-1Z数显时间继电器安装尺寸图

DH48S-1Z数显时间继电器接线图
