如何香烟盒制作屏蔽罩？

有关用香烟盒制作屏蔽罩的方法，硬盒香烟有一层锡箔纸，表面不易氧化，而且具有非常好的导电性能，完全可以制作屏蔽罩，香烟盒制作屏蔽罩的具体方法与操作步骤。

香烟盒制作屏蔽罩的方法

高级的硬盒香烟，有一层锡箔纸(亦叫铝箔纸)，它不仅表面不易氧化，而且具有非常好的导电性能。

其一面是锡箔纸，内面是纸，便于用胶水粘贴。但由于锡箔纸质地轻薄，不宜直接用作屏蔽。但可将锡箔纸贴附于其他材料上加固使用。

制作屏蔽罩，可先用硬卡纸或胶合板，像糊纸盒那样，按所需尺寸做出基框，然后用502胶水将锡箔纸的纸面粘贴在基框表面就行了。若是作屏蔽板，只要将锡箔粘在平面硬卡纸上即妥。

这样屏蔽罩、屏蔽板，要起到屏蔽作用，关键还在于接地要良好。

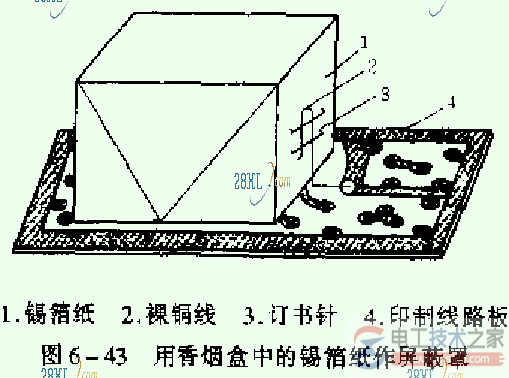

由于香烟盒中的锡箔纸是难以用锡焊焊接的，因而要采用导线进行紧接触连接如图所示，对于屏蔽罩可用粗一些的裸铜线(如0.2mm的漆包线，将其表面的漆皮刮净上锡)，然后弯成类似曲别针形状，再用订书钉将其牢牢钉在屏蔽侧面，裸铜线的另一端就可焊接在印制线路板的“地”线上。对于屏蔽板，也可通过螺钉、螺母，将焊片、屏蔽板、垫片紧固在印制线路板的

“地”线上:

安装完毕，需用万用表检查一下屏蔽罩或屏蔽板上的锡箔对地是否接通(一般电阻小于1欧)，如实测接通了，即可认为屏蔽正常。
