不闭锁的常开按钮如何连接?

作者:老电工2021年03月29日 09:25

不闭锁的常开按钮如何连接,不闭锁的常开按钮是指操作前内部触点处于断开状态,手指按下时内部触点处于闭合状态,手指放松,按钮自动复位断开,该按钮在电工线路中常用作启动控制按钮。

不闭锁常开按钮的连接关系

不闭锁的常开按钮是指操作前内部触点处于断开状态,手指按下时内部触点处于闭合状态,而手指放松后,按钮自动复位断开的按钮,该按钮在电工线路中常用作启动控制按钮。

如图:

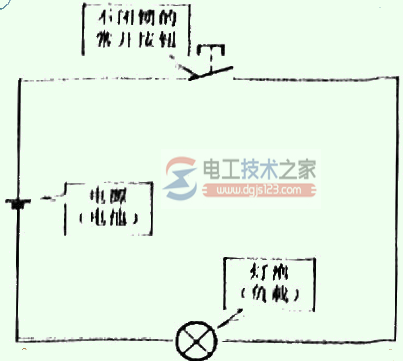

不闭锁的常开按钮的连接关系1

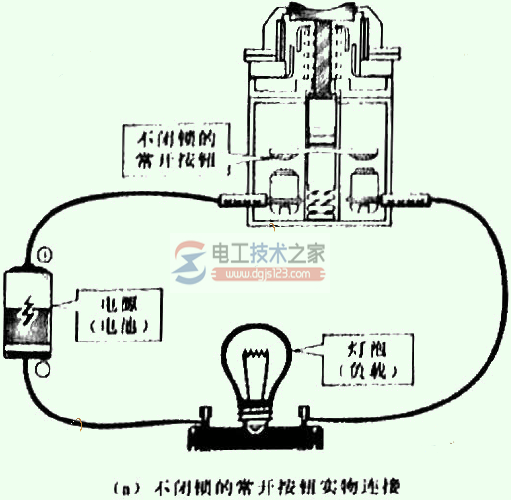

不闭锁的常开按钮的连接关系2

从上图可知,该不闭锁的常开按钮连接在电池与灯泡(负载)之间,用于控制灯泡点亮与熄灭。在未对其进行操作时,灯泡处于熄灭状态。
