一、串模干扰的定义与测量方法

串模干扰是指由于种种原因，在仪表输人端之间出现的干扰。也就是叠加于被测信号上的交流干扰电压。这种干扰又称为“横向干扰”和“端间干扰”。

测量串模干扰电压方法：

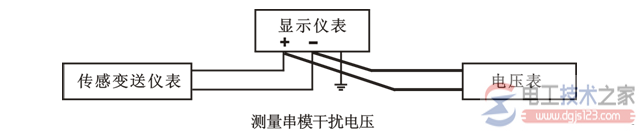

测量串模干扰电压，以往推荐用电子管电压表，在现场可使用有交流毫伏挡的数字万用表进行测量。把电压表跨接在仪表输人的正、负端之间测量，通常串模干扰电压大多在几毫伏到几十毫伏范围内。

二、串模干扰

串模干扰是指干扰电压与有效信号串联叠加后作用到仪表上的的干扰情况，串模干扰是指干扰电压与有效信号串联叠加后作用到仪表上的。串模干扰通常来自于高压输电线、与信号线平行铺设的电源线及大电流控制线所产生的空间电磁场。

由传感感器来的信号线有时长达一二百米，干扰源通过电磁感应和静电耦合作用加上如此之长的信号线上的感应电压数值是相当可观的。

例如，一路电线与信号线平行敷设时，信号线上的电磁感应电压和静电感应电压分别都可达到毫伏级，然而来自传感的有效信号电压的动态范围通常仅有几十毫伏，甚至更小。

除了信号线引入的串模干扰外，信号源本身固有的漂移，纹波和噪声，以及电源变压器不良屏蔽或稳压滤波效果不良等也会引入串模干扰。

串模干扰也称作差模干扰，是指由两条信号线本身作为回路时，由于外界干扰源或设备内部本身耦合而产生干扰信号。

在差分放大器中，放大器不能区分串模干扰和信号，会一并加以放大。因此，差模干扰是差分放大电路最难克服的问题之一。

克服串模干扰最常用和有效的方法是用双绞线传输信号，并且双绞线的绞距越小、线距越近则抑制串模干扰的能力越强。局域网中广泛使用的五类线就是如此。

但在某些不能使用双绞线的情况下（例如AV、CATV的同轴电缆），则只能通过加强线本身的屏蔽、合理布线解决。

附1，共模干扰和串模干扰区别

这两个干扰的作用域是不一样的，共模干扰，是相线/中线与地线之间存在的电磁谐波；而串模干扰，又叫差模干扰，是相线与相线/中间之间存在的电磁。一般来讲，干扰频率在1MHz以上的，多数是共模干扰，干扰频率在1MHz以下的，属于串摸干扰。

附2，什么是串模干扰和共模干扰?如何抑制?

串摸干扰，还有另外一个名字，叫差模干扰，就是存在于相线/中线之间的电磁谐波所产生的干扰。共模干扰，就是相线/中线与地线之间的电磁谐波所产生的干扰。

抑制干扰，有接地、屏蔽和滤波三种途径。可供选择的滤波器件：滤波器、电抗器、共模扼流圈、零相电抗器、磁环、隔离变压器等。
