有关地线和零线的小知识,怎么区分地线和零线,一般是从颜色上来区分,但有一些线路的颜色没有按照标准布线,此时应该怎么来区分地线和零线,下面一起来了解下。

地线和零线的区分方法

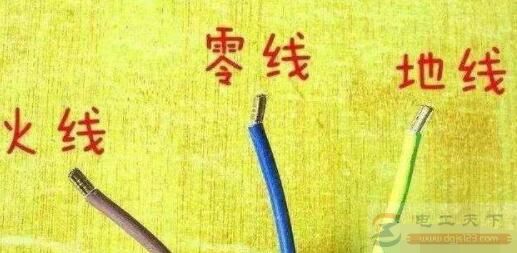

1、从颜色上来区分

火线(L)颜色须用红色、黄色、绿色

零线(N)颜色须用黑色、蓝色

地线(PE)颜色须用黄、绿双色线

地线和零线如何区分,四种方法教你辩认地线与线零

有时在使用电线时,某些线路的颜色没有按照标准布线,应该如何区分火线、零线和地线?

2、用电笔测量

电笔灯亮为火线,剩余为地线、零线。

在总空开处把零线去掉,再次用电笔测量,原来灯不亮,现在灯亮为零线;原来灯不亮,现在灯不亮,为地线。

3、用万用表测量

万用表调至交流电压档,用手捏住一表笔,另一表笔接电源线,高电压为火线,低电压为零线,零电压为地线。

这种方法在电线颜色不按标准时,用来判断地线和零线非常好用,零线在三相不平衡时带有低电压。逐步调整万用表交流电压档的量程到最小,高电压为零线,低电压为地线。

另外,可以使用万用表分别测量火线与零线、火线与地线之间的电压,电压高的为零线,电压低的为地线。

地线和零线如何区分,四种方法教你辩认地线与线零

注意:如果插座地线和零线接反会出现什么情况,如果漏电保护器是好的,那么一用电,漏爆会马上跳闸。在用电时用电器金属外壳会带电,这是非常危险的。

4、目测法

在电箱中,如果地线、零线没有按照标准颜色区分,那么可以通过观察来确定地线排和零线排,地线排固定在电箱中和电箱金属外壳没有绝缘,而零线排和电箱金属外壳是绝缘的。

地线和零线如何区分,四种方法教你辩认地线与线零

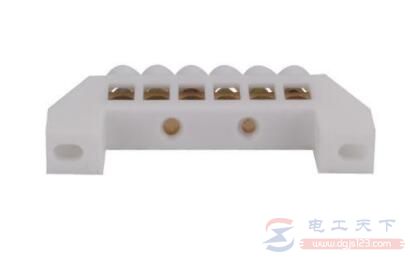

图3:零线排有塑料绝缘

地线和零线如何区分,四种方法教你辩认地线与线零

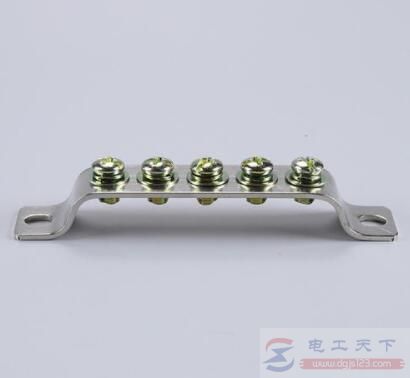

图4:地线排没有塑料绝缘
