【图】导线连接处的绝缘处理方法

导线连接处的绝缘处理图解

1、一般导线接头的绝缘处理：一字形连接的导线接头可按图12所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。

将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图12()]。包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2[见图12(b)]，直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠[见图12(c)、12(d)]，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。

包缠处理中应用力拉紧胶带，注意不可稀疏，更不能露出芯线，以确保绝缘质量和用电安全。对于220V线路，也可不用黄蜡带，只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。


图12 一般导线接头的绝缘处理

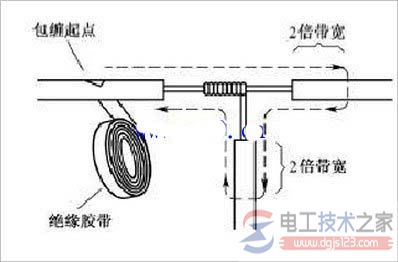

2、T字分支接头的绝缘处理导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如图13所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。


图13T字分支接头的绝缘处理导线分支接头的绝缘处理&

3、十字分支接头的绝缘处理对导线的十字分支接头进行绝缘处理时，包缠方向如图14所示，走一个十字形的来回，，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。


铜线连接和金线连接的对比：

1、经过退火处理的铜线要比金线硬约33%，所以铜线连接时衬垫所受到的压力和应力，也就要比金线连接时要高得多。由此产生的衬垫损伤和下层结构破坏，有时很难控制。

2、与金线连接相比，铜线连接主要有着成本低廉并能提供更好电气性能的优点。铜线连接是一个很好的解决方案，它可以规避应用倒装芯片所增加的成本，同时，铜线比相同直径的金线电导率高出23%。
