电力电缆护套管是什么，电线电缆护套管的施工安装要求

电线电缆护套管及其施工安装要求

一、电缆护套管

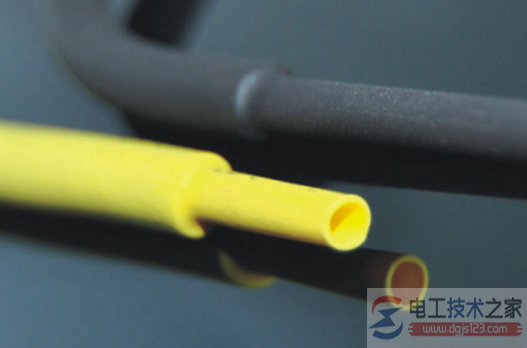

电缆护套管是一种电缆上常用的绝缘保护热缩套管，这类产品主要材质为PE，经过辐照交联和加热扩张这两个工艺，具有热收缩功能，收缩比为3:1左右，口径从50-350mm不等。可用作电缆附件中的热缩内护套、外护套，以及外层绝缘防水护套管。

分类

按照护套管的常规用途，护套管一般分为护套管和中壁护套管。

性能

辐射交联热缩型护套管通常应用于中低压电力产品的绝缘防护及通讯产品分歧处的防水,产品内壁涂有螺旋型、直涂高性能的热熔胶粘剂,收缩后具有良好的密封效果,可选择内壁不涂胶和内壁涂胶产品.

特点

·收 缩 比： ≥2:1
·收缩速度：　快
·常用颜色： 黑(常用)
·内胶形式：　螺旋、直涂

温度

·连续使用温度：-55℃～105℃
·最低起始收缩温度：80℃
·最低完全收缩温度：120℃

比较

首先，热缩中壁管强调壁厚是中等厚度，要比护套管稍微薄一些。

其次涂胶热缩中壁管所采用的是热熔胶，75口径一下直涂，75口径及以上规格采用螺旋涂胶方式，从外观上看上去区别很明显，是一种机械全涂胶的产品；而护套管通常是手工两端涂胶，也可以全涂胶，所涂敷的胶层是冷胶，防水性能不如中壁护套管。

再次由于涂胶方式不一样，一般情况下热缩中壁管做的最大口径是200，而热缩护套管可以做到300，主要是中壁管的大口径的螺旋涂胶设备比较贵。

再者两种产品聚乙烯基材配方也不一样，中壁管材质较柔软。

最后由于以上的诸多不同，热缩中壁管和热缩护套管用法也有很多不同，热缩中壁管主要用在电缆的中间连接上，也可以用在汽车等其他产品上，而热缩护套管基本就用作电缆中间连接的的内外护套。同时热缩中壁管这种产品国外用的多一些，国内市场还不是很大。

二、电线护套管

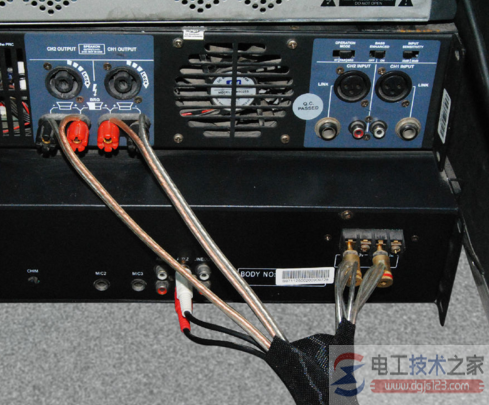

电线护套管，是一种绝缘保护套管， 用于电线电缆外部的保护。根据材质性能可分四类：单一电线护套管、复合电线护套管、电容式电线护套管和不锈钢护套管。

电线护套管，其实也叫绝缘套管，是一种复合了绝缘材料的新型的复合材料管,它以树脂为基体和其他增强材料复合而成的绝缘套管，用于穿用电线和保护电线，故称为电线护套管。

它具有抗压力强、重量轻、内壁光滑，摩擦系数小等特点，在穿用电线时轻松，不损伤电线。

搬、运要比金属钢管和水泥管轻松、方便。施工安装简便，既省事又省力。耐腐蚀性能强、绝缘、非磁性、耐酸、耐碱、阻燃型、抗静电。

分类

电线护套管，在电工材料中有玻璃纤维电线套管, PVC护套管, 热缩套管等，都属于绝缘套管的一种，一般而言，电线护套管可分为单一电线护套管、复合电线护套管、电容式电线护套管、不锈钢护套管。

1、单一电线护套管

用非磁性材料以减少发热。单一电线护套管的绝缘结构分为有空气腔和空气腔短路两类。

空气腔套管用于10千伏及以下电压等级，导体与瓷套之间有空气腔作为辅助绝缘，可以减少套管电容，提高套管的电晕电压和滑闪电压。当电压等级较高时（20～30千伏），空气腔内部将发生电晕而使上述作用失效，这时采用空气腔短路结构。

这种瓷套管的瓷套内壁涂半导体釉，并用弹簧片与导体接通使空气腔短路，用以消除内部电晕。

2、复合电线护套管

以油或气体作绝缘介质，一般制成变压器套管或断路器套管，常用于35千伏以下的电压等级。

复合电线护套管的导体与瓷套间的内腔充满变压器油，起径向绝缘作用。当电压超过35千伏时，在导体上套以绝缘管或包电缆线，以加强绝缘。复合电线护套管的导体结构有穿缆式和导杆式两种。

穿缆式利用变压器的引出电缆直接穿过套管,安装方便。当工作电流大于600安时，穿缆式结构安装比较困难，一般采用导杆式结构。

3、电容式电线护套管

由电容心子、瓷套、金属附件和导体构成。电容式电线护套管的电容心子用胶纸制造时，机械强度高，可以任何角度安装,抗潮气性能好，结构和维修简单,可不用下套管，还可将心子下端车削成短尾式，缩小其尺寸。缺点是在高电压等级时，绝级材料和工艺要求较高，心子中不易消除气隙，以致造成局部放电电压低。

4、不锈钢护套管

不锈钢护套管，材质为304不锈钢或301不锈钢，用作电线、电缆、自动化仪表信号的电线电缆保护管，规格从3mm到150mm。

超小口径不锈钢护套管（内径3mm-25mm）主要用于精密光学尺之传感线路保护、工业传感器线路保护，具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性。

三、电力电缆护套管主要作用

一般套管内径应大于或等于电缆外径的150%。电压等级越高应选用较大内径套管。

横越马路、桥梁下方、河床下方等应采用环刚度等级高的套管；

特殊环境（如：化工厂、发电厂等）应选用高环刚度管材；

绿化带下、人行道下、居住区、工矿企业非行车道下可选用环刚度较小（即管壁较薄）的套管，可节省投资；

对套管有特别性能要求的须向生产厂家说明，按用户要求生产。

四、电缆护套管的主要型号

大概分为：电力管道系统（PVC-C高压电力管、CFRP碳素螺纹管、HDPE通讯电缆护套管、PVC-U埋地通信电缆管、CPVC高压电力电缆护套管、MPP高压电力电缆护套管）；通讯管道系统（HDPE、PVC双壁波纹管、梅花管、三色光缆管、PE过道顶管、硅芯管、PVC方孔格栅管）。

附1，电线电缆护套管的施工安装要求

一般套管内径应大于或等于电缆外径的150%。电压等级越高应选用较大内径套管。横越马路、桥梁下方、河床下方等应采用环刚度等级高的套管;特殊环境(如：化工厂、发电厂等)应选用高环刚度管材;绿化带下、人行道下、居住区、工矿企业非行车道下可选用环刚度较小(即管壁较薄)的套管，可节省投资;对套管有特别性能要求的须向生产厂家说明，按用户要求生产。

1、沟漕的开挖

按设计单位设计要求进行沟槽开挖，沟底应整平夯实，再均匀铺设一层厚度150mm水泥沙浆找平。最上层套管距地面应大于或等于700mm，套管两边留宽200～300mm。

2、套管安装

套管一般长为6m，原则上管枕平均间距为1.5m左右，管枕离管端不大于0.6m。

套管根据施工图分层安装。可两人一组分立套管两端配合施工，在套管扩口部装上套管生产厂家配套提供的密封圈，在密封圈内壁与套管插入端外壁涂上肥皂水或水性润滑剂，禁止使用润滑油进行润滑。

两人协力使用插管机将管插入至限位线，也可用大木板垫于套管另一端，用大锤均匀敲击，将管插入，由于PVC-C套管有较大脆性，不可野蛮施工，大力冲击，否则套管可能断裂、开拆、缺口。

建议安装作业工人在施工前应寻求适当培训。

3、沟槽的回填

回填物应以散热性能好，固态稳定性好为原则。

建议采用直径不大于5mm的清洁河砂回填，每铺一层套管，采用人工分层夯实，不可多层安装后一次回填。

禁止采用生活垃圾、有机物等物回填，回填物应超过顶层套管200～300mm后方可采用机械夯实。

附2，埋地电力电缆护套管有哪些技术规范？

埋地电力电缆护套管的技术规范：

直埋电缆direct burial cable是按照规范的要求，挖完直埋电缆沟后，在沟底铺砂垫层，并清除沟内杂物，再敷设电缆，电缆敷设完毕后，要马上再填砂，还要在电缆上面盖一层砖或者混凝土板来保护电缆，然后回填的一种电缆敷设方式。

直埋电缆的防护一般有以下方式：电缆铺设后用细土或细沙掩盖电缆100-150mm，上部用砖或水泥板铺盖，上下两层缝隙错开，然后填土夯实（回填土中不得有杂物及硬块），保护管一般用在电缆过路，入地及出地位置和穿墙时需要电缆保护管。

附3，直埋敷设电缆的路径选择，宜符合下列规定：

1、应避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。

2、无防护措施时，宜避开白蚁危害地带、热源影响和易遭外力损伤的区段。

直埋敷设电缆方式，应符合下列规定：

1、电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧铺以厚度不少于100mm的软土或砂层。

2、沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，保护板宜采用混凝土。

3、城镇电缆直埋敷设时，宜在保护板上层铺设醒目标志带。

4、位于城郊或空旷地带，沿电缆路径的直线间隔100m、转弯处或接头部位，应竖立明显的方位标志或标桩。

5、当采用电缆穿波纹管敷设于壕沟时，应沿波纹管顶全长浇注厚度不小于100mm的素混凝土，宽度不应小于管外侧50mm，电缆可不含铠装。
