三菱plc设计电动机星-三角启动的多种方法

三菱plc设计电动机星-三角启动的多种方法

功能实现：
用三菱plc FX2-32MR  启动X0    停止X1  热保护X2   主电源Y0      星形运行Y1         三角形运行Y2    T0 100毫秒时钟     M100  中继



    1.基本指令编程

︱

︱

︱   X0            X1          X2

︱---------︱︱---------И----------И-----------------------〔 MC  NO  M100〕

︱  M100        ︱

︱------︱︱----︱

︱

︱  M100

︱------︱︱----︱

︱              ︱

︱              ︱   T0      Y2

︱              ︱------И--------И------------------------( Y01 )

︱              ︱   Y1            X1         X2

︱                        ︱---------︱︱---------И----------И------------( Y00 )

︱              ︱     Y0                 ︱

︱              ︱------︱︱----

︱              ︱   Y2

︱              ︱-------И--------------------------------------( T0 )K8

︱              ︱   Y1

︱                        ︱-------И-------------------------------------( Y2 )

︱              ︱ -----------------------------------------------〔 MCR  N0〕

︱



︱---------------------------------------〔END〕

︱





     2.逻辑法编程



Y0=X1(取反)·X2(取反)·(X0+Y0)

设M100= X1(取反)·X2(取反)·(X0+Y0)

Y2=M100·Y1(取反)·（T0+Y2）

Y1=M100·Y2(取反)·T0(取反)

T0=M100·Y2(取反)

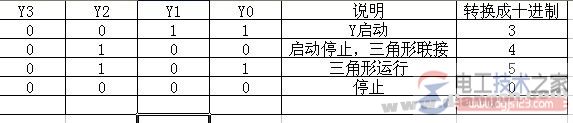

     3. 功能指令编程



︱    X0

︱---------︱︱------------------------------------〔MOV  K3  K1Y0〕星形启动Y0Y1

︱    Y0

︱----------︱︱---------И------------- (  T0  ) K80   延迟8秒

︱    T0

︱----------︱︱-----------------------------〔MOV  K4  K1Y0〕切断电源Y0以熄弧，接通Y2三角形连接

 ︱    Y2

︱----------︱︱--------------------------------- (  T1  ) K10  延迟1秒

︱    T1

︱----------︱︱-----------------------------〔MOV  K5  K1Y0〕  三角形运行

︱    X1

︱----------︱︱----------------------------- 〔MOV  K5  K1Y0〕 停止

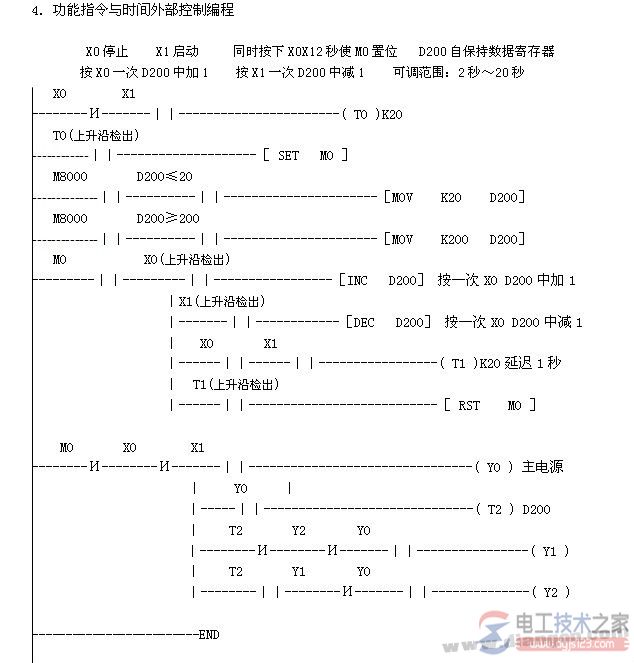

︱    X2            ︱

︱----------︱︱----

︱

︱

︱
