三菱plc外部接线所用工具及接线示意图

【三菱plc外部接线所用工具及接线示意图】

一、项目所需设备、工具、材料

见表1。

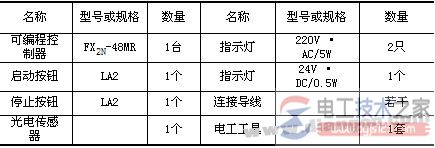

表1 项目所需设备、工具、材料

二、训练内容

1、 项目描述

本项目要求完成以下内容：

（1）根据FX_2N-48MR的端子图和plc控制原理图，画出PLC系统的接线图；

（2）完成PLC接线；

（3）将提供的PLC程序利用计算机或手持编程器写入PLC；

（4）按步骤操作，通过PLC系统的运行情况进行调试。

2、 接线示意图

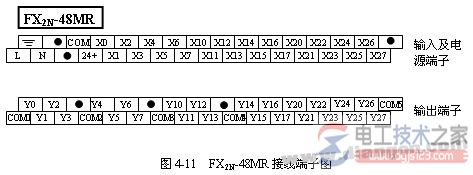

FX_2N-48MR的输入输出端子如图4-11所示。传感器采用三线式的接近开关，电容式、电感式、光电式均可。在操作叙述中以光电开关为例。

图4-12为PLC接线示意图。

3 、操作基本要求

按照图4-13输入控制程序。

按下SB1按钮，指示灯1亮，松开后，指示灯灭。PLC面板上的LED指示灯与之相反。

按下SB2按钮，指示灯2亮，松开后，指示灯灭。PLC面板上的LED指示灯与之同步。

将一光亮物体接近光电开关，指示灯3亮。
